چگونه سیم رشته مسی قابلیت اطمینان را در کابل های برق و کنترل بهبود می بخشد؟

چکیده

انتخاب هادی مناسب یکی از آن تصمیماتی است که تا زمانی که پروژه در دنیای واقعی شروع به شکست نکند، ساده به نظر می رسد: گرم شدن بیش از حد در یک مجرای تنگ، رشته های شکسته در انتهای، خوانش های ناپایدار در مدارهای کنترلی، یا خرابی ناشی از خستگی ناشی از ارتعاش.سیم رشته ای مسی اغلب برای جلوگیری از این مشکلات انتخاب می شود - با متعادل کردن رسانایی، انعطاف پذیری و دوام مکانیکی. در این مقاله، من در میان رایج‌ترین نقاط درد خریداران (افت ولتاژ، شعاع خمش، کیفیت پایان، خطر خوردگی، استانداردهای بازرسی و سازگاری تامین‌کننده) قدم می‌زنم و نشان می‌دهم که چگونه ساختار رشته، اندازه و سطح مناسب را برای کاربرد خود مشخص کنید. همچنین چک لیست‌های عملی، جداول مقایسه و بخش پرسش‌های متداول واضح را خواهید یافت تا بتوانید از «ما فکر می‌کنیم خوب است» به «می‌دانیم که ادامه خواهد داشت» حرکت کنید.

فهرست مطالب

• طرح کلی مقاله
• درد مشتری را برطرف می کند
• سیم رشته ای مسی چیست؟
• وقتی Stranded می زند جامد
• چگونه آن را بدون حدس و گمان مشخص کنیم
• جدول مقایسه
• نکات پایان کار و نصب
• بررسی های کیفیتی که خریداران باید درخواست کنند
• برنامه های کاربردی رایج
• انتخاب یک تامین کننده ثابت
• سوالات متداول
• نتیجه گیری

طرح کلی مقاله

• تعریف کنیدسیم رشته ای مسیو مشکلاتی که برای جلوگیری از آن طراحی شده است
• نقاط درد خریدار واقعی را به انتخاب هادی ترسیم کنید
• ساختار رشته، اندازه و گزینه های سطح (لخت در مقابل قلع) را توضیح دهید
• یک چک لیست عملی مشخصات ارائه کنید
• یک جدول مقایسه نشان دهید تا مبادلات واضح باشد
• خاتمه پوشش، بازرسی، و تایید تامین کننده
• به سوالاتی که تیم های تدارکات و مهندسان بیشتر می پرسند پاسخ دهید

درد مشتری را برطرف می کند

بیشتر شکایت هایی که در مورد هادی ها می شنوم واقعاً در مورد فلز نیست - آنها در مورد چیزی است که هادی نتوانست زنده بماند. در اینجا مسائل وجود داردسیم رشته ای مسیمعمولاً برای کاهش:

• ترک خوردگی یا شکستگی در پایانه ها:خم شدن مکرر، ارتعاش، یا مسیریابی محکم می تواند هادی های جامد را خسته کند.
• نقاط داغ و گرمای بیش از حد:هادی های کم اندازه یا پایانه های ضعیف گرما را در جایی که کمتر می خواهید ایجاد می کنند.
• افت ولتاژ و عملکرد ناپایدار:کابل کشی طولانی یا بارهای جریان بالا باعث تنبیه سیم های نامشخص می شود.
• خرابی های ناشی از خوردگی:رطوبت، هوای نمک و قرار گرفتن در معرض مواد شیمیایی می تواند به هادی ها و اتصالات حمله کند.
• دسته های ناسازگار از تامین کنندگان:اگر کنترل فرآیند ضعیف باشد، تعداد رشته، تحمل قطر و وضعیت سطح می‌تواند متفاوت باشد.
• نصب و کار مجدد آهسته:کابل هایی که در طول مسیریابی و خاتمه با شما مبارزه می کنند، هزینه و کار را به همراه دارند.

سیم رشته ای مسی چیست؟

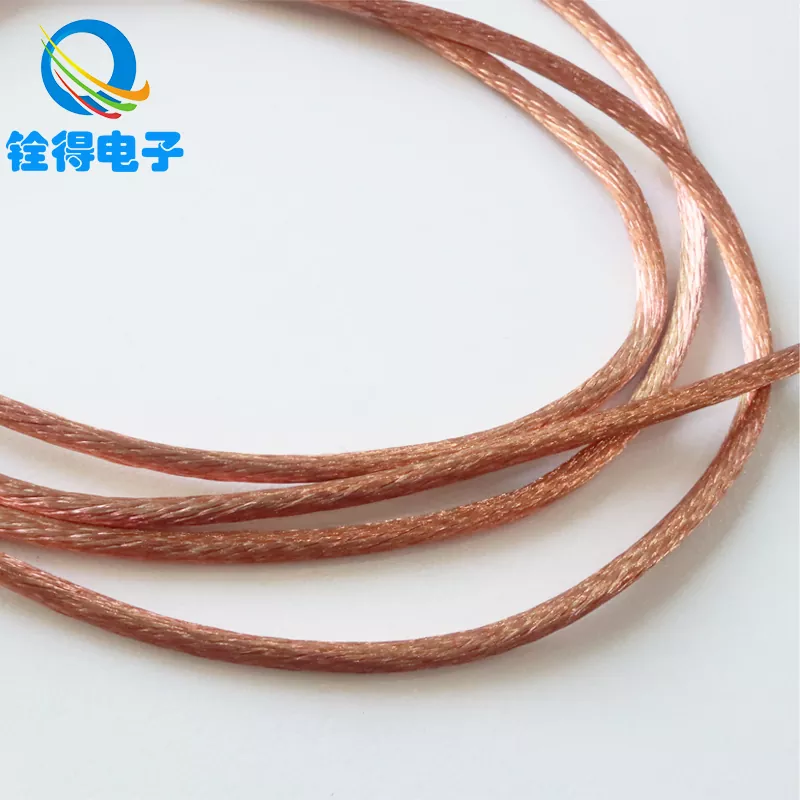

سیم رشته ای مسیرسانایی است که از پیچاندن چندین رشته (رشته) مسی کوچکتر به یک هادی منفرد با سطح مقطع مشخص ساخته می شود. به جای یک قطعه فلز سفت و سخت، یک بسته نرم افزاری دریافت می کنید که تنش مکانیکی را در بسیاری از رشته ها به اشتراک می گذارد. این طراحی اهمیت دارد زیرا اکثر تاسیسات واقعی شامل حرکت هستند - لرزش موتورها، خم شدن مهارها، خم شدن محکم در داخل پانل های کنترل، یا باز و بسته شدن مکرر درهای کابینت.

بخش "رشته دار" فقط یک ویژگی راحتی نیست - یک ویژگی قابلیت اطمینان است. رشته های بیشتر (و قطر رشته های جداگانه کوچکتر) معمولاً به معنای انعطاف پذیری بهتر است که معمولاً به معنای خستگی کمتر در نقاط تنش است. نکته مهم این است که انعطاف پذیری باید با روش های خاتمه مناسب مطابقت داشته باشد، در غیر این صورت می توانید مزیت را در همان جایی که بیشتر به آن نیاز دارید از دست بدهید.

وقتی Stranded می زند جامد

اگر نصب شما کاملاً ثابت باشد، با شعاع خمش زیاد و حداقل لرزش، هادی های جامد می توانند کاملاً قابل قبول باشند. اما هادی های رشته ای اغلب در هر یک از این موقعیت ها برنده می شوند:

• لرزش:موتورها، کمپرسورها، پمپ ها، فن ها، نوار نقاله ها و تجهیزات سیار.
• حرکت مکرر:حلقه های درب، بازوهای رباتیک، زنجیر کشیدن، ابزارهای دستی، ژنراتورهای قابل حمل.
• مسیریابی پیچیده:پانل های محکم، سینی های کابل با تغییر جهت های متعدد، دستگاه های فشرده.
• مهار چگالی بالا:جایی که نصاب ها به سرعت و مدیریت قابل پیش بینی نیاز دارند.
• چرخه های نگهداری:هر محیطی که کابل ها در حین سرویس مختل می شوند.

روش عملی که من آن را قاب می‌کنم: اگر می‌توانید تصور کنید کابلی در حال ضربه خوردن، کشیده شدن، خم شدن یا حتی کمی لرزش است-انتخاب کنیدسیم رشته ای مسیو سپس خاتمه ها را به درستی انجام دهید.

چگونه آن را بدون حدس و گمان مشخص کنیم

بسیاری از سفارش‌های خرید با شکست مواجه می‌شوند زیرا «مس رشته‌ای» را بدون تعریف قطعاتی که عملکرد را افزایش می‌دهند، مشخص می‌کنند. در اینجا یک چک لیست تمیز وجود دارد که می توانید به مهندسی، تدارکات یا شریک مونتاژ کابل خود تحویل دهید:

• اندازه هادی:AWG یا mm²، انتخاب شده توسط بار فعلی، افت ولتاژ مجاز و افزایش دما.
• ساخت رشته:تعداد رشته و قطر رشته جداگانه (انعطاف پذیری به این بستگی دارد).

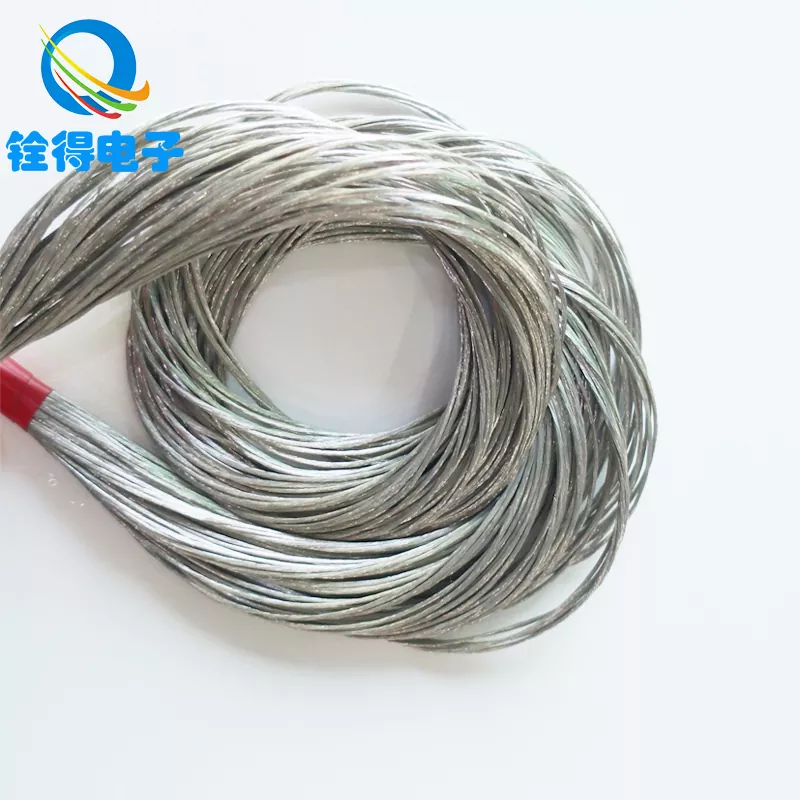

• پرداخت سطح:مس لخت یا مس قلع شده (اغلب برای مقاومت در برابر خوردگی و لحیم کاری انتخاب می شود).
• شرایط آنیل شده:مس نرمتر انعطاف پذیری را بهبود می بخشد. مس سخت تر می تواند در برابر تغییر شکل مقاومت کند اما کمتر خم می شود.
• محیط عملیاتی:رطوبت، نمک، مواد شیمیایی، محدوده دما و سطح ارتعاش مورد انتظار.
• روش خاتمه:گیره چین دار، لحیم کاری، فرول، گیره یا پیچ – هر کدام سبک های رشته خاصی را ترجیح می دهند.
• الزامات انطباق:اگر صنعت شما استانداردهای خاصی را می طلبد، آنها را در PO بیان کنید.
• بسته بندی و جابجایی:اندازه قرقره، تحمل طول برش، برچسب زدن و قابلیت ردیابی دسته ای.

یکی از واقعیت‌های مهم خریدار: اگر ساختار رشته‌ای را تعریف نکنید، ممکن است سیمی دریافت کنید که از نظر فنی با اندازه مطابقت دارد اما در هنگام نصب بسیار متفاوت رفتار می‌کند.

جدول مقایسه

از این جدول برای همسو کردن سریع انتخاب هادی با ریسک، محیط و رفتار نصب استفاده کنید:

نکات پایان کار و نصب

بسیاری از شکایات مربوط به "کیفیت سیم" در واقع مشکلات فسخ مخفی هستند. هادی‌های رشته‌ای می‌توانند از هادی‌های جامد بهتر عمل کنند، اما تنها در صورتی که از رشته‌ها در حین جداسازی و خاتمه محافظت کنید.

• از استریپر مناسب استفاده کنید:از انقباض رشته ها اجتناب کنید - شیارها تحت ارتعاش به شروع کننده ترک تبدیل می شوند.
• جلوگیری از پخش شدن رشته ها:اگر در یک گیره پیچ فرود می آیید، فرول ها می توانند به طور چشمگیری ثبات را بهبود بخشند.
• چین دادن به درستی:تطبیق لوگ ها با اندازه هادی و نوع رشته. در صورت امکان ارتفاع/شکل چین خوردگی را بررسی کنید.
• شعاع خم را رعایت کنید:انحناهای تنگ در نزدیکی انتهایی فشار مکرر ایجاد می کند. مسیر با انتقال های ملایم
• کنترل گرما:گرمای بیش از حد باعث تسریع پیری عایق و افزایش مقاومت در اتصالات می شود.
• برچسب و ردیابی:مخصوصاً برای سیم‌کشی کنترل - سیم‌های نادرست می‌توانند مانند مشکلات «صدای» الکتریکی به نظر برسند.

اگر در حال ساخت مهارها هستید، محل حرکت را در نظر بگیرید و بر این اساس ساخت رشته را انتخاب کنید. نکته ازسیم رشته ای مسیزنده ماندن از واقعیت مکانیکی است، نه نقشه های نظری.

بررسی های کیفیتی که خریداران باید درخواست کنند

اگر تا به حال دسته ای دریافت کرده اید که "به نظر خوب می رسد" اما در هنگام مونتاژ رفتار متفاوتی دارد، از قبل می دانید که چرا ثبات اهمیت دارد. در اینجا بررسی های عملی قابل درخواست و تأیید وجود دارد:

• قطر هادی و تحمل:تأیید می کند که هادی انتظارات اندازه پایانه ها و سیستم های عایق را برآورده می کند.
• تعداد رشته و قطر رشته:از انعطاف پذیری و فرضیات عملکرد خاتمه شما محافظت می کند.
• وضعیت سطح:سطح تمیز و یکنواخت مقاومت تماس را کاهش می دهد و قابلیت اطمینان لحیم کاری را بهبود می بخشد.
• نمونه گیری تداوم و مقاومت:زود می گذرد روند.
• قابلیت ردیابی دسته ای:اگر مشکلی ماه‌ها بعد ظاهر شود، به شما پاسخگویی می‌دهد.

برای بسیاری از خریداران، هدف آزمایش بیش از حد نیست، بلکه جلوگیری از کار مجدد است. کمی تایید درسیم رشته ای مسیمی تواند روزهای عیب یابی را بعداً ذخیره کند.

برنامه های کاربردی رایج

دامنه کاربردها گسترده است، اما منطق انتخاب معمولاً یکسان است: مطابقت با نیازهای فعلی و استرس مکانیکی. موارد استفاده معمولی عبارتند از:

• توزیع برق:تابلو برق، پانل ها، لینک های اتوبوس (با فیله های مناسب)، اینورترها، سیستم های یو پی اس.
• موتورها و ترانسفورماتورها:سیم پیچ ها و سرب ها که در آن لرزش و گرما عوامل واقعی هستند.
• سیم کشی کنترل و سیگنال:کابینت های اتوماسیون، سیم کشی PLC، سنسورها (مخصوصاً در جاهایی که مسیریابی تنگ است).
• مجموعه هارنس و کابل:لوازم خانگی، تجهیزات پزشکی، روشنایی، و لوازم الکترونیکی مصرفی.
• محیط های بیرون یا مرطوب:تجهیزاتی که از هادی های قلع دار و پایانه های پایدار بهره می برند.

انتخاب یک تامین کننده ثابت

فراتر از مشخصات، بزرگ‌ترین خطر پنهان، ناهماهنگی تامین‌کننده است: سیمی که اندازه آن روی کاغذ است، اما در رشته‌بندی، سطح یا بازپخت از دسته‌ای به دسته دیگر متفاوت است، می‌تواند بی‌سروصدا عملکرد مونتاژ را خراب کند. اگر یک فروشنده واجد شرایط هستیدسیم رشته ای مسی، شواهدی از کنترل های تولید پایدار، پاک کردن سوابق دسته ای و روال های بازرسی قابل تکرار بخواهید.

شرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd. هادی‌های رشته‌ای مسی را که برای نیازهای عملی تولید طراحی شده‌اند، ارائه می‌کند - ساختارهای رشته‌ای پایدار، تکمیل‌های کنترل‌شده، و اسنادی که به خریداران کمک می‌کند تا کار مجدد را کاهش دهند و تأییدیه‌ها را سرعت بخشند. وقتی برای تولید بلندمدت منبع تولید می کنید، این نوع ثبات به اندازه قیمت اهمیت دارد.

• درخواست تایید نمونه:رفتار حذف/خاتمه را در فرآیند خود تأیید کنید.
• قفل ساخت و ساز:تعداد/قطر رشته را تعریف کنید تا جایگزینی ها عملکرد را تغییر ندهند.
• بسته بندی را تایید کنید:قرقره مناسب پیچ خوردگی و آسیب نصب را کاهش می دهد.
• توافق در مورد قابلیت ردیابی:اطمینان حاصل کنید که شناسه های دسته ای معنی دار هستند و حفظ می شوند.

سوالات متداول

س:استسیم رشته ای مسیهمیشه بهتر از مس جامد؟
الف:نه همیشه. اگر سیم‌کشی کاملاً ثابت است و می‌خواهید برای نصب‌های خاصی حداکثر سفتی داشته باشید، جامد می‌تواند به خوبی کار کند. Stranded معمولاً زمانی انتخاب می شود که انعطاف پذیری، مقاومت در برابر لرزش یا مسیریابی آسان تر باشد.

س:آیا تعداد رشته های بالاتر به طور خودکار به معنای کیفیت بالاتر است؟
الف:معمولاً به معنای انعطاف پذیری بالاتر است که می تواند عمر خستگی را در برنامه های متحرک یا ارتعاشی بهبود بخشد. اما باید با روش‌های صحیح خاتمه (اغلب فرول‌ها یا گیره‌های چین‌دار مناسب) جفت شود تا از پخش شدن رشته و تماس ناسازگار جلوگیری شود.

س:چه زمانی باید مس قلع شده را به جای مس خالی انتخاب کنم؟
الف:زمانی که خطر خوردگی بیشتر است (رطوبت، هوای دریایی، قرار گرفتن در معرض مواد شیمیایی) یا زمانی که پایداری لحیم کاری مهم است، مس قلع شده را انتخاب کنید. مس لخت اغلب در محیط های داخلی کنترل شده ترجیح داده می شود که هزینه و حداکثر رسانایی اولویت هستند.

س:اگر اندازه سیم درست به نظر برسد، چه چیزی باعث گرم شدن بیش از حد می شود؟
الف:رایج ترین مقصرها مشکلات خاتمه (باز شدن پیچ ها، چین خوردگی ضعیف، آسیب به رشته) و مشکلات مسیریابی (کابل های بسته بندی شده که گرما را به دام می اندازند) هستند. اندازه سیم کمک می کند، اما اتصالات و شیوه های نصب اغلب افزایش دمای واقعی را تعیین می کند.

س:برای جلوگیری از دریافت سیم رشته‌ای «اشتباه» چه چیزی را باید در سفارش خرید قرار دهم؟
الف:اندازه هادی (AWG یا mm²)، ساختار رشته (تعداد رشته و قطر رشته)، پوشش سطح (لخت یا قلع‌شده)، و هرگونه محدودیت محیطی یا پایانی را مشخص کنید. اگر فقط «مس رشته‌ای» بنویسید، در معرض خطر تغییراتی هستید که رفتار مونتاژ را تغییر می‌دهد.

نتیجه گیری

سیستم‌های الکتریکی قابل اعتماد در صفحات گسترده خراب نمی‌شوند – آنها در نقاط تنش از کار می‌افتند: خم‌های محکم، پانل‌های لرزان، محفظه‌های مرطوب و پایانه‌های سریع.سیم رشته ای مسیمحبوب است زیرا برای آن نقاط تنش طراحی شده است و رسانایی قوی را با ارتجاعی مکانیکی ترکیب می کند. اگر ساختار رشته را تعریف کنید، سطح مناسبی را برای محیط انتخاب کنید، و آن را به درستی خاتمه دهید، کار مجدد و خرابی را به طور چشمگیری کاهش می دهید.

اگر در حال ارزیابی گزینه‌ها هستید یا می‌خواهید برای تطبیق ساختار رشته‌ای با برنامه خود کمک کنید، با آن تماس بگیریدشرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd.و جزئیات جریان، ولتاژ، مسیریابی و جزئیات محیط را به اشتراک بگذاریدبا ما تماس بگیریدبرای درخواست نمونه یا توصیه مناسب برای پروژه بعدی خود.
