چرا سیم زمین برای سیستم های الکتریکی ایمن ضروری است؟

چکیده

A سیم زمیناغلب مانند یک آیتم چک باکس در نظر گرفته می‌شود - تا زمانی که مشکلی پیش بیاید: شاسی ماشین گزگز می‌کند، شکن به‌طور تصادفی کار می‌کند، یک سنسور زباله ها را می خواند، یا یک موج یک برد کنترل را خارج می کند. این مقاله به توضیح می‌دهد که سیم زمین واقعاً چه می‌کند، چگونه با «خنثی» تفاوت دارد، چرا اتصال اهمیت دارد و چه جزئیاتی از انتخاب و نصب معمولاً باعث درد مشتری می شود. همچنین یک چک لیست واضح و صحرایی دریافت خواهید کرد، یک جدول مقایسه انواع سیم های زمین متداول و یک سؤال متداول عیب یابی برای مشکلات تکرار شونده.

فهرست مطالب

• سیم زمین چیست و چه مشکلی را حل می کند؟
• زمین در مقابل خنثی در مقابل پیوند: سردرگمی که باعث شکست می شود
• درد مشتری یک سیم زمین مناسب کاهش می یابد
• انواع سیم زمین و جایی که هر یک از آنها جا می شود
• نحوه انتخاب سیم زمین مناسب برای پروژه
• بهترین روش‌های نصب که از کار مجدد جلوگیری می‌کند
• اشتباهات رایج و رفع سریع
• نکات بازرسی و نگهداری
• سوالات متداول

طرح کلی

1. سیم زمین را به زبان ساده تعریف کنید و "مسیر جریان خطا" را توضیح دهید.
2. برای از بین بردن تصورات غلط معمول، زمینه، خنثی و پیوند را روشن کنید.
3. نقاط درد در دنیای واقعی (خطر شوک، EMI/نویز، سفرهای مزاحم، آسیب تجهیزات) را با کیفیت اتصال زمین ترسیم کنید.
4. گزینه های جامد، رشته ای، بافته شده و قلع دار را با کاربردهای معمولی مقایسه کنید.
5. چک لیست انتخاب: اندازه، انعطاف پذیری، محیط، خاتمه ها و ملاحظات انطباق.
6. مراحل نصب و جزئیات طرز کار که قابلیت اطمینان را تعیین می کند.
7. عیب یابی: حلقه های زمین، تداوم متناوب، خوردگی و خرابی ارتعاش.
8. شیوه های نگهداری و مستندسازی برای ایمنی طولانی مدت.

سیم زمین چیست و چه مشکلی را حل می کند؟

در هسته آن، الفسیم زمینیک هادی اختصاصی است که قطعات فلزی در معرض دید (مانند محفظه تجهیزات، قاب موتور، تابلوهای کنترل، سینی کابل، و مجرا) به یک سیستم زمین. مهم ترین کار «ناپدید کردن برق» نیست. کار این است که یکامپدانس کم، مسیر قابل پیش بینیبرای جریان خطا، بنابراین دستگاه های محافظ (فیوز، بریکر، حفاظت RCD/RCBO در صورت استفاده) می توانند به سرعت کار کنند.

سیم زمین را به عنوان مسیر خروج اضطراری برای جریان خطرناک در نظر بگیرید. هنگامی که عایق از کار می افتد یا یک هادی برق با شاسی فلزی تماس می گیرد، جریان خطا می خواهد جاری شود اگر جریان خطا از طریق یک سیم زمین به درستی نصب شده مسیر خوبی داشته باشد، دستگاه محافظ می تواند وضعیت غیرعادی را تشخیص دهد و برق را سریع قطع کنید اگر مسیر ضعیف باشد (اتصال شل، خوردگی، سیم کم اندازه، سطح تماس رنگ شده)، ممکن است جریان از طریق مسیرهای ناخواسته "نشت کند". از جمله شما، بلبرینگ ها، سپرهای سیگنال یا لوازم الکترونیکی حساس.

زمین در مقابل خنثی در مقابل پیوند: سردرگمی که باعث شکست می شود

بسیاری از مسائل پروژه از ترکیب سه ایده مختلف ناشی می شود:

• خنثییک هادی برگشتی حامل جریان در عملکرد عادی (در بسیاری از سیستم های AC) است. این همان زمین تجهیزات نیست.
• زمین (زمین)یک اتصال به الکترودهای زمین/زمین و شبکه اتصال به زمین است که برای ایمنی و پتانسیل مرجع استفاده می شود.
• پیوند دادناتصال عمدی قطعات فلزی است به طوری که آنها پتانسیل الکتریکی یکسانی دارند و عیوب را به طور قابل اعتماد برطرف می کنند.

غذای آماده عملی: شماسیم زمینمعمولاً بخشی از اتصال برای ایمنی تجهیزات است و باید پیوسته و از نظر مکانیکی قابل اطمینان باشد. و دارای مقاومت الکتریکی کم اگر خنثی و زمین در مکان نامناسبی (یا در چندین مکان) به هم گره خورده باشند، می توانید جریان های گردشی ایجاد کنید. مشکلات سر و صدا و ترک غیر قابل پیش بینی.

درد مشتری یک سیم زمین مناسب کاهش می یابد

هنگامی که مشتریان از مشکلات الکتریکی "تصادفی" شکایت می کنند، زمین اغلب علت اصلی خاموش است. در اینجا نقاط درد است که به درستی طراحی شده و نصب شده استسیم زمینبه کاهش کمک می کند:

• خطر شوک و حوادث ایمنی:یک شاسی با اتصال خوب در شرایط گسل نزدیک به پتانسیل زمین می ماند.
• سفر مزاحم:اتصالات ضعیف می تواند باعث امضای خطای متناوب، به ویژه با لرزش یا رطوبت شود.
• EMI/نویز در سیگنال ها:حسگرها، ورودی‌های PLC و خطوط ارتباطی می‌توانند زمانی که مرجع زمین ناپایدار است، رفتار نامنظم داشته باشند.
• آسیب ناشی از موج و صاعقه گذرا:یک شبکه زمینی قوی به مدیریت مسیرهای انرژی گذرا کمک می کند.
• مشکلات بلبرینگ و موتور:هنگامی که اتصال ضعیف یا ناسازگار است، جریان های سرگردان ممکن است مسیرهایی را از طریق یاتاقان ها پیدا کنند.
• دوباره کاری پرهزینه:اشتباهات اتصال به زمین به ندرت تا زمان راه اندازی قابل مشاهده است - زمانی که هر ساعت گران است.

یک استراتژی خوب سیم زمین، "زمان خرابی مرموز" را به عملکرد قابل پیش بینی تبدیل می کند. این چیزی است که خریداران در نهایت می خواهند: تماس های کمتر، داده های تمیزتر و تجهیزات ایمن تر که بدون درام بازرسی می شوند.

انواع سیم زمین و جایی که هر یک از آنها جا می شود

نه هرسیم زمینیکسان است. بهترین انتخاب به حرکت، ارتعاش، محیط و روش پایان بستگی دارد.

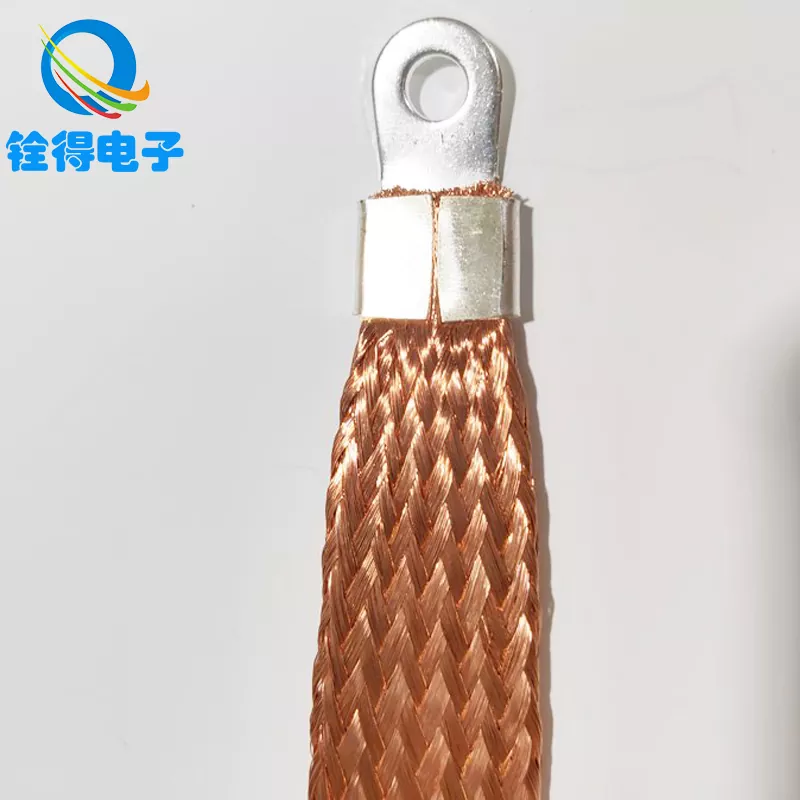

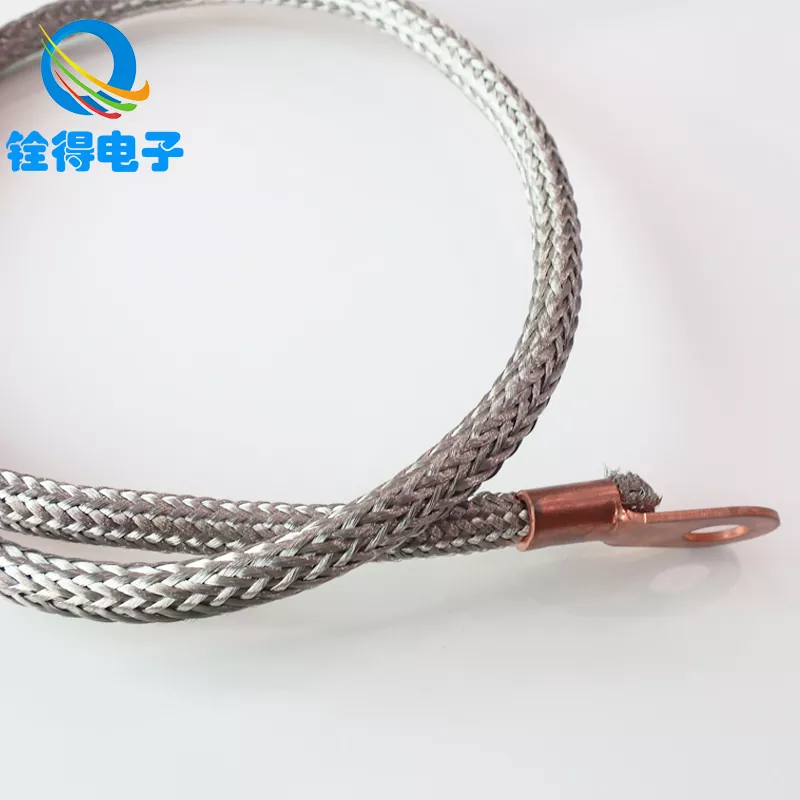

اگر برنامه شما شامل درها، پوشش های قابل جابجایی یا لرزش است (به ژنراتورها، شارژرهای برقی الکتریکی، ماشین های CNC، آسانسورها و کابینت های فلزی که روزانه باز و بسته می شوند فکر کنید) گزینه های بافته می توانند به طور چشمگیری خرابی های مرتبط با خستگی را کاهش دهند.

نحوه انتخاب سیم زمین مناسب برای پروژه

انتخاب یکسیم زمینکمتر در مورد "ضخیم تر، همیشه بهتر" و بیشتر در مورد برآورده کردن الزامات ایمنی به طور قابل اعتماد در شرایط واقعی سایت است. از این چک لیست برای جلوگیری از پشیمانی خریدار کلاسیک استفاده کنید:

• ظرفیت الکتریکی:اندازه هادی بر اساس کد/استاندارد قابل اجرا و دستگاه محافظ بالادست. مسیر زمین باید به طور ایمن جریان خطا را به اندازه کافی برای حفاظت از آن حمل کند.
• محیط مکانیکی:اگر حرکت می کند، خم می شود یا می لرزد، انعطاف پذیری (رشته یا بافته) و کاهش فشار را در اولویت قرار دهید.
• قرار گرفتن در معرض خوردگی:رطوبت، اسپری نمک، مواد شیمیایی، و نصب در فضای باز اغلب از مس قلع شده و پایانه های محافظت شده سود می برند.
• روش خاتمه:نوع سیم را با پیچ‌ها، فرول‌ها، ابزارهای چین‌دار و مشخصات گشتاور مطابقت دهید. یک سیم عالی از کار می افتد اگر پایانه درهم باشد.
• محدودیت های مسیریابی:از لبه های تیز و نوک تیز خودداری کنید. برای حلقه های سرویس در جایی که پانل ها باز می شوند برنامه ریزی کنید.
• سازگاری و مستندات:شماره قطعات و یادداشت‌های نصب را در سراسر بیلدها استاندارد کنید تا تیم‌های تعمیر و نگهداری حدس نزنند.

اینجاست که یک تولید کننده متخصص می تواند کمک کند.شرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd. از محلول های هادی زمین که در صنعت استفاده می شود پشتیبانی می کند و کاربردهای الکتریکی، از جمله گزینه های بافته شده انعطاف پذیر، زمانی که حرکت و قابلیت اطمینان اهمیت دارد. برای خریداران، برد کاهش تنوع است: سازگار ساخت و ساز و کنترل قابل پیش بینی در طول مونتاژ به معنی شگفتی های کمتر در راه اندازی است.

بهترین روش‌های نصب که از کار مجدد جلوگیری می‌کند

بیشتر خرابی‌های اتصال به زمین توسط خود هادی ایجاد نمی‌شود، بلکه ناشی از کار است. در اینجا یک رویکرد میدانی اثبات شده است که یکسیم زمینقابل اعتماد برای سالها:

یک عادت ساده که سردرد را نجات می دهد: نقاط اتصال زمین را مانند اجزای ایمنی حیاتی درمان کنید، نه "پیچ های اضافی". آنها را برچسب بزنید، بررسی کنید و در دسترس نگه دارید.

اشتباهات رایج و رفع سریع

در اینجا متخلفان مکرر هستند که بیشترین شکایات مشتریان را به همراه سریعترین اقدامات اصلاحی ایجاد می کنند:

• زمین بر روی فلز رنگ شده:رنگ را در ناحیه لوگ بکشید و از سخت افزار اتصال مناسب استفاده کنید.
• هادی کم اندازه "به دلیل اینکه جریان را حمل نمی کند":اندازه برای شرایط خطا، عملکرد عادی نیست.
• استفاده از سیم جامد در درهای متحرک:به سیم زمینی رشته‌ای یا بافته شده با کاهش فشار تغییر دهید.
• بست های شل پس از لرزش:اعمال گشتاور صحیح، قفل کردن سخت افزار در صورت لزوم و بازبینی گشتاور پس از سوختن.
• مسیریابی کثیف نزدیک لبه های تیز:حفاظت لبه ها، گیره ها و گیره ها را اضافه کنید. مسیر زمینی را از نظر فیزیکی محافظت کنید.
• پیوندهای زمینی/خنثی متعدد در جایی که نباید باشند:نمودار سیستم را بررسی کنید و نقاط اتصال را مطابق با قوانین استاندارد و سایت خود اصلاح کنید.

نکات بازرسی و نگهداری

A سیم زمینفقط به اندازه ضعیف ترین اتصال آن قابل اعتماد است. این چک‌ها را در تعمیر و نگهداری معمول، به‌ویژه در ارتعاشات بالا یا تاسیسات در فضای باز:

• بازرسی بصری:به دنبال تغییر رنگ، قیطان‌های فرسوده، خوردگی اطراف خرطوم‌ها و گیره‌های شل باشید.
• بررسی مکانیکی:به آرامی حرکت در پایانه ها را تست کنید. هر چیزی که تکان می خورد یک شکست در آینده است.
• بررسی های نقطه ای تداوم:در طول خاموشی های برنامه ریزی شده، مقاومت کم از شاسی/در به میله زمین را تأیید کنید.
• آب بندی محیطی:در مکان های مرطوب یا خورنده، آب بندی را بهبود بخشید و مواد مقاوم در برابر خوردگی و پوشش های محافظ را در نظر بگیرید.
• مستندات:نتایج تست اتصال زمین و هرگونه تغییر را ثبت کنید—عیب یابی در آینده به طرز چشمگیری سریعتر می شود.

سوالات متداول

س: آیا می توانم از هر سیمی به عنوان سیم زمین استفاده کنم اگر "به فلز وصل شود"؟
الف:باید برای برنامه مناسب باشد و برای مسیرهای فعلی خطا تحت کد/استاندارد شما به درستی اندازه شود. همچنین روش پایان و آماده سازی سطح تماس به اندازه خود هادی مهم است.

س: چرا حتی وقتی سیم زمین وصل است، نویز یا خوانش سنسور ناپایدار را می بینم؟
الف:دلایل رایج عبارتند از شل شدن نقاط اتصال، مسیریابی ضعیف در نزدیکی کابل‌های با جریان بالا، نقاط اتصال متعدد که جریان‌های گردشی ایجاد می‌کنند، یا نقطه مرجع ضعیف بین پانل‌ها. یکپارچگی پیوند را بهبود بخشید، مسیرهای سیگنال حساس را از مسیرهای برق جدا کنید، و محل وقوع پیوندها را بررسی کنید.

س: چه زمانی باید سیم زمین بافته شده را در نظر بگیرم؟
الف:هنگامی که حرکت یا لرزش وجود دارد - درها، پوشش های لولایی، محافظ ماشین، اتصالات انعطاف پذیر، یا هر مکانی که یک هادی جامد به مرور زمان خسته می شود. گزینه های بافته شده اغلب برای کاهش خرابی های پیوستگی متناوب انتخاب می شوند.

س: آیا سیم زمین ضخیم تر همیشه به معنای محافظت بهتر است؟
الف:به صورت خودکار نیست. هدف یک مسیر خطای کم امپدانس است که با دستگاه محافظ و قوانین نصب مطابقت دارد. در صورت عدم تطابق لاگ ها و سخت افزار، بزرگ شدن بیش از حد می تواند مشکلات مسیریابی/خاتمه ایجاد کند. "اندازه صحیح + نصب صحیح" بر "بسیار ضخیم + خاتمه ضعیف" برتری دارد.

س: چرا بریکر یا RCD/RCBO من در حین راه‌اندازی از کار می‌افتد، حتی اگر چیزی «اشتباه» نباشد؟
الف:گذرا در راه اندازی، جریان های نشتی از فیلترها/VFD ها، رطوبت، یا اتصال ناپایدار می تواند باعث قطع شود. تداوم اتصال زمین را بررسی کنید، وضعیت عایق را بررسی کنید، نوع دستگاه محافظ صحیح را تأیید کنید، و طرح اتصال زمین/پیوند را برای مسیرهای موازی ناخواسته بررسی کنید.

س: سریعترین راه برای تأیید اینکه اتصال زمین سیم من کار خود را انجام می دهد چیست؟
الف:یک آزمایش تداوم بین شاسی تجهیزات (و هر درب/حفاظ) و میله اصلی زمین انجام دهید، سپس تأیید کنید که پایانه ها محکم هستند و روی فلز تمیز چسبیده اند. نتیجه را مستند کنید تا تغییرات در طول زمان به راحتی قابل تشخیص باشند.

غذای آماده نهایی

A سیم زمینفقط یک تشریفات ایمنی نیست - یک جزء عملکرد است. خطر شوک را کاهش می دهد، ثبات سیستم را بهبود می بخشد، از الکترونیک محافظت می کند، و با جلوگیری از "عیوب ارواح" که روزها را تلف می کند، در زمان راه اندازی صرفه جویی می کند. اگر با زمین مانند یک سیستم طراحی شده رفتار می کنید (نه یک فکر بعدی)، نصب ایمن تر و تیم های تعمیر و نگهداری آرام تری دریافت می کنید.

اگر هادی های زمین را برای پانل ها، محفظه های تجهیزات یا نقاط اتصال انعطاف پذیر مشخص می کنید،شرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd.می تواند به شما کمک کند سبک هادی را با شرایط عملیاتی واقعی مطابقت دهید. برای کاهش دوباره کاری و بهبود قابلیت اطمینان آماده هستید؟با ما تماس بگیریدبا جزئیات درخواست شما، و ما به شما کمک می‌کنیم راه‌حلی برای اتصال به زمین انتخاب کنید که متناسب با محیط، نیازهای حرکتی و گردش کار نصب باشد.
