چرا لوله مسی بافته شده بهترین انتخاب برای محافظ EMI و محافظ کابل است؟

وسایل الکترونیکی مدرن کوچکتر، سریع‌تر و به نویز حساس‌تر می‌شوند. این عالی است - تا زمانی که یک کابل کاملاً "کار" شروع به ایجاد بازنشانی های تصادفی، سیگنال های ناپایدار یا آزمایش های انطباق ناموفق کند. اگر با تداخل الکترومغناطیسی، تخلیه ساکن یا سیم‌کشی مواجه هستید که در مجموعه‌های محکم مدام گیر می‌کند و گیر می‌کند،لوله مسی بافته شدهیکی از کاربردی ترین راه حل هایی است که می توانید بدون طراحی مجدد کل سیستم خود پیاده سازی کنید.

چکیده

این مقاله توضیح می دهد که aلوله مسی بافته شدهمشکلات رایجی را که حل می کند (EMI، سایش، تجمع استاتیک، و تنش مکانیکی)، و نحوه انتخاب ساختار مناسب برای محیط خود. همچنین یک چک لیست واضح انتخاب، بهترین روش‌های نصب و یک جدول مقایسه پیدا خواهید کرد که به شما کمک می‌کند گزینه‌های مواد (مس خالی، مس قلع‌شده، مس نقره‌کاری شده و انواع ضدزنگ) را با موارد استفاده واقعی مطابقت دهید—بنابراین می‌توانید از پرداخت زیاد، کم‌تعیین کردن یا نصب آن به‌گونه‌ای که مزایای آن را لغو می‌کند، اجتناب کنید.

فهرست مطالب

1. لوله مسی بافته شده نقاط درد را حل می کند
2. لوله مسی بافته چیست و چگونه کار می کند
3. نحوه انتخاب لوله مسی بافته شده مناسب
4. جدول مقایسه مصالح و ساخت
5. بهترین روش های نصب و اتصال به زمین
6. جایی که معمولا استفاده می شود
7. بررسی منابع و کیفیت که در واقع مهم هستند
8. سوالات متداول
9. نتیجه گیری

طرح کلی

• مشخص کنید که آیا مشکل شما EMI، ایستا، ساییدگی یا خستگی خم محکم است
• عملکرد محافظ و معنای واقعی "پوشش" را در عمل درک کنید
• متریال مناسبی را برای محیط خود انتخاب کنید (رطوبت، نمک، گرما)
• اندازه آن را به درستی تنظیم کنید تا بدون خفه شدن کابل یا ایجاد شکاف در آن جا بیفتد
• آن را با پایانه های مناسب نصب کنید تا محافظ "تزیینی" نشود
• با بررسی های ساده اعتبار سنجی کنید: تداوم، تناسب، و یکپارچگی زمین

لوله مسی بافته شده نقاط درد را حل می کند

مردم معمولا شروع به جستجو می کنندلوله مسی بافته شدههنگامی که مشکلی «به‌طور مرموزی» پیش می‌آید - به‌ویژه در مجموعه‌هایی با موتورها، اینورترها، منابع تغذیه سوئیچینگ، رله‌ها یا دسته سیم‌های متراکم. در اینجا رایج ترین نقاط درد است که به آن توجه می شود:

• سیگنال های ناپایدار و سردردهای EMI:کوپلینگ نویز می‌تواند باعث خطاهای داده، جابجایی حسگر، وزوز صوتی یا اختلالات ارتباط متناوب شود که اشکال‌زدایی آن دردناک است.
• تست های EMC یا انطباق ناموفق:تست‌های عملکرد را قبول می‌کنید، اما تست‌های انتشار یا حساسیت با هم همکاری نمی‌کنند - اغلب به دلیل شکاف‌های محافظ یا اتصال زمین ضعیف.
• سایش و سایش مکانیکی:کابل‌هایی که از لبه‌های فلزی، مجموعه‌های متحرک یا سیستم‌های سنگین ارتعاشی عبور می‌کنند، در طول زمان از طریق عایق سایش می‌شوند.
• ایجاد الکتریسیته ساکن:در محیط های خشک یا حامل های کابل متحرک، استاتیک می تواند جمع شده و به اجزای حساس تخلیه شود.
• مسیریابی محکم و خمش مکرر:برخی از آستین های محافظ سفت یا حجیم هستند. یک لوله بافته در حین خم شدن و خم شدن با مهار، محافظت می‌افزاید.

ایده کلیدی: یک لوله بافته شده فقط "آستین" نیست. این یک لایه کاربردی است که می‌تواند تداخل را کاهش دهد، سیم‌کشی را محافظت کند و یک مسیر کنترل‌شده برای انرژی الکتریکی ناخواسته را در صورت مشخص شدن و نصب درست فراهم کند.

لوله مسی بافته چیست و چگونه کار می کند

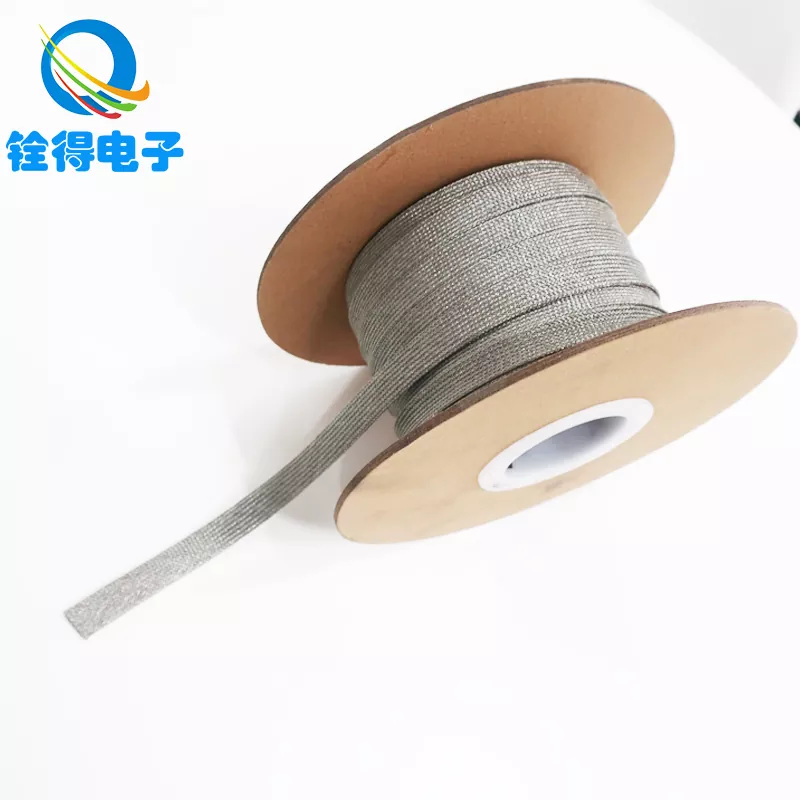

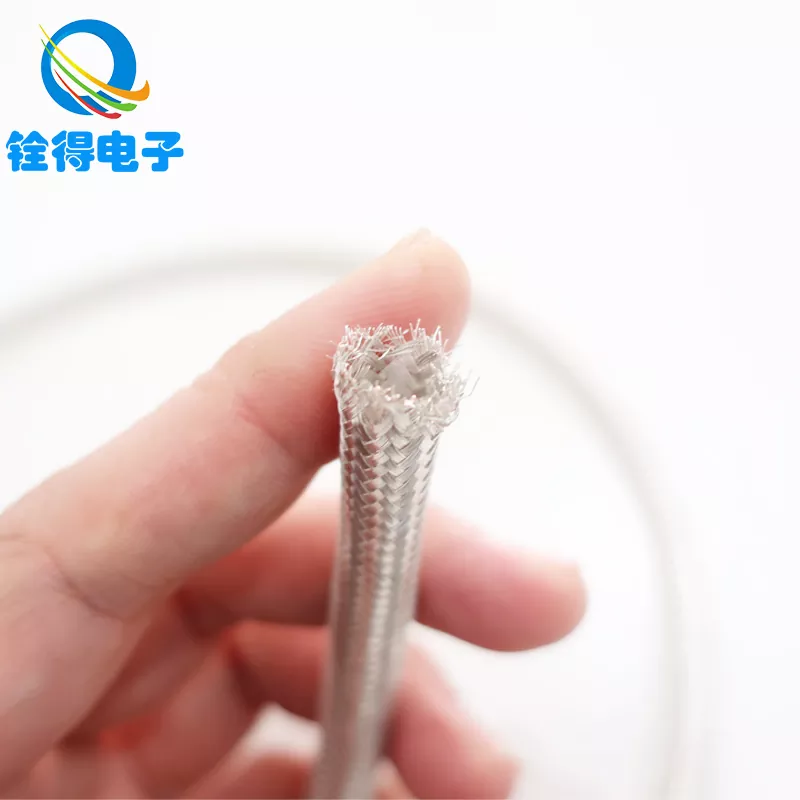

A لوله مسی بافته شدهتوری لوله ای است که با قیطاندن رشته های سیم رسانا در یک آستین انعطاف پذیر ساخته می شود. از آنجا که یک شبکه رسانا در اطراف بسته کابل تشکیل می دهد، می تواند کمک کند:

• تداخل الکترومغناطیسی را کاهش دهیدتوسط هادی های حساس با یک مانع رسانا
• کاهش انتشار گازهای گلخانه ایبا داشتن سر و صدایی که در غیر این صورت به بیرون تابش می کند
• ارائه قابلیت تخلیه ساکنهنگامی که به یک مسیر زمینی مناسب متصل می شود
• بهبود حفاظت مکانیکیدر برابر سایش، فشرده سازی و خراشیدگی

در سیستم‌های واقعی، عملکرد به جزئیات بستگی دارد: چگالی قیطان، پوشش، قطر سیم، و مهم‌تر از همه، نحوه پایان دادن و زمین‌کردن قیطان. یک قیطان با کیفیت بالا با پایان ضعیف می تواند عملکرد بدتری نسبت به یک قیطان متوسط ​​که به درستی نصب شده باشد.

نحوه انتخاب لوله مسی بافته شده مناسب

انتخاب یکلوله مسی بافته شدهدر مورد انتخاب "گران ترین" گزینه نیست. این در مورد تطبیق ویژگی های لوله با محیط شما و حالت خرابی شما است. از این چک لیست استفاده کنید:

• تعریف هدف اولیه:محافظ EMI، حفاظت در برابر سایش، تخلیه ساکن، تداوم اتصال به زمین، یا ترکیبی؟
• محیط را تایید کنید:محیط داخلی خشک، مرطوب، اسپری نمک، دمای بالا، قرار گرفتن در معرض مواد شیمیایی، یا محفظه در فضای باز؟
• اندازه بسته کابلی را اندازه گیری کنید:قطر بیرونی (OD) مهار، به علاوه نیاز به انبساط برای اتصالات.
• تصمیم گیری در مورد مواد / پایان:مس لخت برای محیط‌های کنترل‌شده، قلع‌بندی شده برای مقاومت در برابر خوردگی، روکش نقره برای نیازهای رسانایی خاص، یا گزینه‌های ضد زنگ برای شرایط سخت.
• پوشش و تراکم قیطان را بررسی کنید:پوشش بالاتر معمولاً محافظ را بهبود می بخشد اما می تواند جریان هوا را کاهش داده و سفتی را افزایش دهد.
• روش خاتمه را برنامه ریزی کنید:گیره، چین خوردگی، لحیم کاری، یا باند خاتمه حفاظ - این بیشتر از آنچه بسیاری از مردم انتظار دارند بر عملکرد تأثیر می گذارد.

یک قانون عملی برای اندازه‌گیری: قطر داخلی را انتخاب کنید که به راحتی روی بسته نرم افزاری قرار گیرد بدون اینکه فشار وارد شود. خیلی سفت است و قیطان را تغییر شکل می دهید (و به کابل فشار می آورید). خیلی شل شده و شکاف، حرکت و تماس ناسازگار ایجاد خواهید کرد.

جدول مقایسه مصالح و ساخت

بهترین روش های نصب و اتصال به زمین

اینجاست که بسیاری از پروژه های محافظ شکست می خورند - نه به این دلیل که قیطان "بد" است، بلکه به این دلیل که نصب آن را ناکارآمد می کند. ساده و منظم نگه دارید:

• پوشش مستمر را حفظ کنید:از شکاف‌های بزرگ، بخش‌های باز کشیده یا انتقال ناگهانی قطری که مسیرهای نشتی برای تداخل ایجاد می‌کنند، اجتناب کنید.
• به درستی خاتمه دهید:در صورت امکان از یک گیره یا باند پایانی استفاده کنید که تماس ثابت و 360 درجه ای را در اطراف قیطان ایجاد کند.
• زمین با قصد:اگر می‌خواهید عملکرد محافظ داشته باشید، بافندگی را با استفاده از یک مسیر با امپدانس کم به یک مرجع زمین پایدار متصل کنید. دم‌های بلند و نازک می‌توانند اثربخشی را در فرکانس‌های بالاتر کاهش دهند.
• از انتهای آن محافظت کنید:برای جلوگیری از ساییدگی و کاهش آسیب لبه های تیز به عایق زیرین، انقباض حرارتی یا کشش مکانیکی را اضافه کنید.
• حساب حرکت:در مهارهای متحرک، اجازه دهید به اندازه کافی شل شود تا قیطان به نقطه تنش تبدیل نشود.

یک عادت اعتبارسنجی سریع: پس از نصب، یک بررسی تداوم در طول قیطان انجام دهید و تأیید کنید که نقاط پایان شما تماس مکانیکی محکمی دارند. اگر قیطان می تواند آزادانه در انتها بپیچد، "سپر" شما ممکن است آنطور که فکر می کنید به هم چسبیده نباشد.

جایی که معمولا استفاده می شود

خواهید دیدلوله مسی بافته شدهدر هر صنعتی که سیگنال های حساس را با الکترونیک قدرت نویزدار یا محدودیت های سیم کشی سخت مخلوط می کند. سناریوهای رایج عبارتند از:

• کامپیوتر و تجهیزات داده:محافظت از داده های داخلی و خطوط برق در برابر تداخل و سایش مکانیکی
• سیستم های ارتباطی:به حداقل رساندن تداخل خارجی و کاهش گفتگوی متقابل بین مهارها
• الکترونیک خودرو:پشتیبانی از عملکرد پایدار در محیط های پیچیده الکترومغناطیسی داخلی
• اتوماسیون صنعتی:حفاظت از کابل در اطراف سیم‌کشی کنترل PLC، درایوهای موتور و دسته‌های حسگر
• تجهیزات پزشکی:بهبود پایداری الکترومغناطیسی برای ابزار دقیق و سیستم های تشخیصی

اگر سیستم شما شامل سوئیچینگ، انتقال سریع یا مسیریابی مهار متراکم است، یک آستین بافته می‌تواند یکی از مقرون‌به‌صرفه‌ترین پیشرفت‌ها باشد، به‌ویژه در مقایسه با طراحی مجدد بردها، تغییر مسیرهای کابل یا افزودن فیلترهای حجیم در همه جا.

بررسی منابع و کیفیت که در واقع مهم هستند

همه لوله های بافته شده برابر نیستند. دو لوله می توانند در یک نگاه شبیه به هم به نظر برسند و در مجموعه های واقعی بسیار متفاوت عمل کنند. هنگام ارزیابی تامین کنندگان، روی شاخص های ملموس تمرکز کنید:

• ساختار یکنواخت قیطان:بافت ثابت نقاط ضعیف را کاهش می دهد و تکرارپذیری در نصب را بهبود می بخشد
• ابعاد پایدار:قطر داخلی و رفتار انبساط باید در هر دسته قابل پیش بینی باشد
• قوام مواد و پایان:کیفیت آبکاری / پایان بر مقاومت در برابر خوردگی و پایداری الکتریکی طولانی مدت تأثیر می گذارد
• جابجایی مکانیکی:قیطان های خوب در برابر ساییدگی، تغییر شکل و گیرکردن در طول مسیریابی مقاومت می کنند
• پشتیبانی سفارشی سازی:اگر هارنس‌های شما دارای قطر، طول یا نیازهای پایان غیرعادی هستند، سفارشی‌سازی می‌تواند باعث صرفه‌جویی در زمان و کاهش خطر مونتاژ شود.

اینجاست که کار با یک سازنده با تجربه می تواند آزمون و خطا را کاهش دهد. به عنوان مثال،شرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd. گزینه های لوله مسی بافته شده را تولید می کند که برای محافظت و محافظت از کابل در چندین محیط کاربردی در نظر گرفته شده است و می تواند بسته به نحوه برنامه ریزی برای مسیریابی و خاتمه آستین از انتخاب های مواد و مشخصات مختلف پشتیبانی کند.

سوالات متداول

Q1: آیا لوله مسی بافته شده هم برای محافظت و هم برای محافظت فیزیکی کار می کند؟
الف:بله. این می تواند به کاهش تداخل الکترومغناطیسی کمک کند و در عین حال از کابل ها در برابر سایش و فشرده شدن محافظت کند. تعادل به تراکم قیطان و نحوه نصب لوله بستگی دارد.

Q2: آیا مس قلع شده همیشه بهتر از مس خالی است؟
الف:نه همیشه. مس لخت در محیط های کنترل شده عملکرد خوبی دارد و اغلب مقرون به صرفه تر است. زمانی که رطوبت، خطر اکسیداسیون یا عمر طولانی در محیط‌های خشن‌تر اهمیت دارد، مس قلع‌شده انتخاب هوشمندانه‌تری است.

Q3: چگونه می توانم لوله مسی بافته شده را برای یک بسته کابل اندازه کنم؟
الف:قطر بیرونی بسته کامل (از جمله ضخامت ژاکت) را اندازه بگیرید و قطر داخلی را انتخاب کنید که بدون فشار روی آن بچرخد. اگر بسته نرم افزاری دارای کانکتور است، قبل از خاتمه، یک آستین قابل افزایش یا نصب برنامه را در نظر بگیرید.

Q4: چرا محافظ گاهی اوقات حتی با یک آستین بافته "کار نمی کند"؟
الف:شایع ترین دلیل ختم یا زمین ضعیف است. اگر قیطان به درستی چسبانده نشده باشد (یا مسیر اتصال به زمین امپدانس بالایی داشته باشد)، اثربخشی محافظ می تواند به طور چشمگیری کاهش یابد.

Q5: آیا لوله مسی بافته شده می تواند به الکتریسیته ساکن کمک کند؟
الف:تا زمانی که به یک مسیر تخلیه کنترل شده متصل باشد، می تواند. رسانایی قیطان می تواند به از بین بردن تجمع استاتیکی کمک کند تا اینکه اجازه دهد به طور غیرقابل پیش بینی انباشته و تخلیه شود.

نتیجه گیری

اگر در حال مبارزه با EMI هستید، خطاهای متناوب را تعقیب می کنید، یا سعی می کنید از مهارها در مسیرهای مسیریابی تنگ و پر استرس محافظت کنید،لوله مسی بافته شدهیکی از آن ارتقاهایی است که می تواند نتایج بزرگی را ارائه دهد - بدون اینکه کل طراحی شما را وارونه کند. ترفند این است که مواد مناسب را برای محیط خود انتخاب کنید، آن را به درستی اندازه بگیرید و آن را به گونه ای خاتمه دهید که محافظ مداوم و تماس قابل اعتماد حفظ شود.

اگر برای انتخاب مشخصات مناسب کمک می‌خواهید - یا می‌خواهید یک مشکل تداخل یا دوام سرسخت را در یک مونتاژ واقعی حل کنید -شرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd.می تواند پروژه شما را با گزینه های لوله مسی بافته شده متناسب با برنامه شما پشتیبانی کند. آیا آماده‌اید از «حدس زدن» به یک راه‌حل سیم‌کشی تمیزتر و مطمئن‌تر بروید؟با ما تماس بگیریدبرای بحث در مورد نیازهای خود و دریافت یک توصیه عملی.
