چرا سیم های بافته مسی را برای اتصالات انعطاف پذیر و با مقاومت کم انتخاب کنید؟

چکیده

سیم های بافته مسی"قهرمانان آرام" در داخل سیستم های زمین، توزیع برق، تجهیزات جوش، تابلو برق، باتری ها و ماشین آلات مستعد ارتعاش هستند. خریداران معمولاً با ایده خود «باف» مشکلی ندارند - آنها با نتایجی دست و پنجه نرم می کنند: زمین ناپایدار، جامپرهای داغ شده، گیره های ترک خورده، خرابی غیرمنتظره، و کیفیت ناسازگار از دسته ای به دسته دیگر. این راهنما نحوه عملکرد سیم‌های بافته مسی، عملکرد بهتر از هادی‌های جامد، نحوه تعیین نوار مناسب و نحوه جلوگیری از رایج‌ترین اشتباهات منبع را توضیح می‌دهد. در طول مسیر، چک لیست های انتخاب، یک جدول مقایسه عملی و یک بخش عیب یابی پیدا خواهید کرد تا بتوانید برنامه خود را با ساختار مناسب مطابقت دهید.

فهرست مطالب

• طرح کلی
• سیم های بافته مسی چیست و کجا استفاده می شود؟
• سیم های بافته مسی چه دردهایی را حل می کنند؟
• چگونه قیطان مناسب را مشخص می کنید؟
• مقایسه گزینه های قیطان در یک جدول عملی
• چگونه اتصالات بافته شده را نصب و نگهداری می کنید؟
• عیب یابی: چرا قیطان بیش از حد گرم می شود یا از کار می افتد؟
• بررسی های کیفیت واقعاً برای خریداران مهم است؟
• سوالات متداول
• افکار بسته

طرح کلی

• سیم‌های بافته‌شده مسی و موارد استفاده معمولی «بند جهنده/زمین» را تعریف کنید
• نقاط درد خریدار را به الزامات فنی قابل اندازه گیری متصل کنید
• موارد کلیدی مشخصات را توضیح دهید: سطح مقطع، تعداد رشته ها، آبکاری، عایق، پایانه ها
• یک جدول تصمیم گیری و یک چک لیست خریدار ارائه دهید
• رویه‌های نصب را پوشش دهید که از هات‌اسپات و خرابی زودهنگام جلوگیری می‌کند
• نقشه عیب یابی گرمای بیش از حد، خوردگی، فرسودگی و ترک خوردگی را به اشتراک بگذارید
• برای کیفیت و قابلیت ردیابی ثابت، چه چیزی را باید از یک تامین کننده درخواست کنید

سیم های بافته مسی چیست و کجا استفاده می شود؟

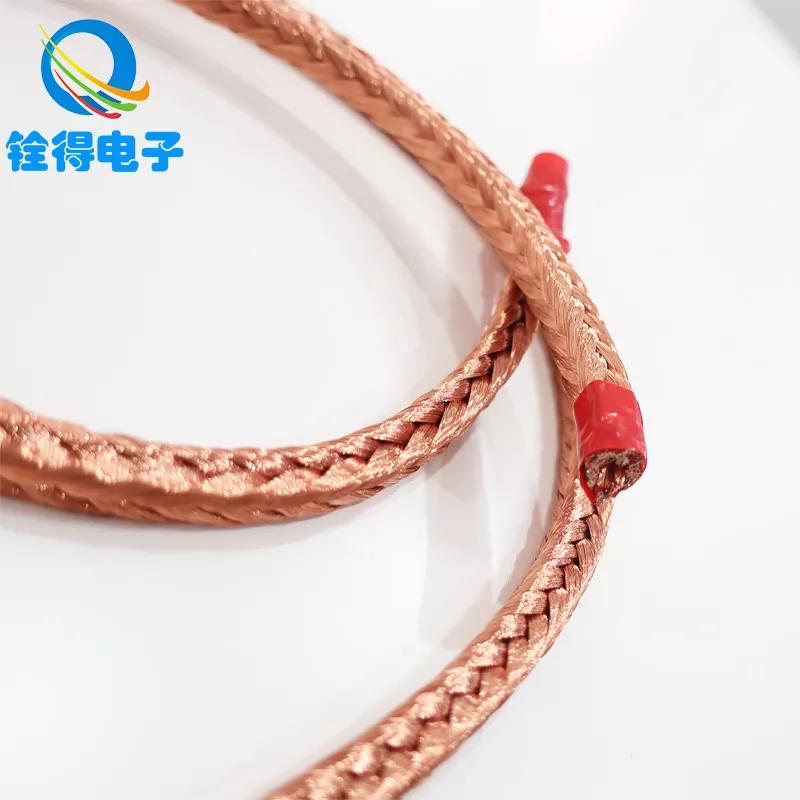

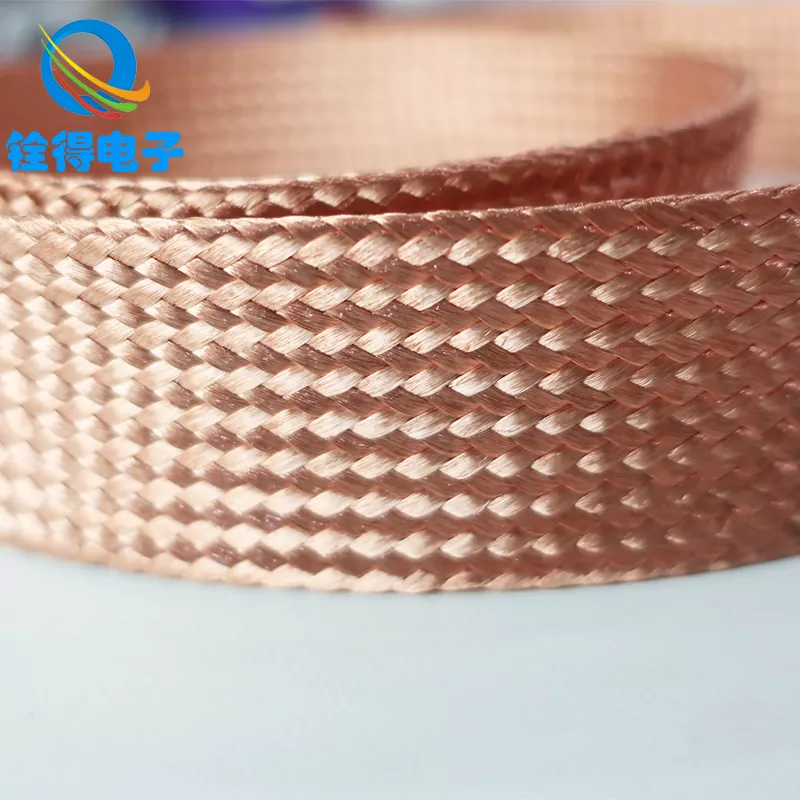

سیم های بافته مسی هادی های انعطاف پذیری هستند که با بافتن بسیاری از رشته های مسی ریز در یک نوار صاف یا لوله ای ساخته می شوند. قیطان به جای اینکه جریان را از طریق یک هسته سفت و سخت وارد کند، جریان را در چند رشته و در سطح بزرگتر پخش می کند. این ساختار به همین دلیل است که سیم‌های بافته شده در مکان‌هایی که حرکت، لرزش و خمش مکرر باعث خستگی یک هادی جامد می‌شود بسیار محبوب هستند.

کاربردهای رایج عبارتند از:

• تسمه های اتصال به زمین و اتصالبرای کابینت ها، پانل ها، شینه ها و محفظه ها
• جامپرهای انعطاف پذیردر تابلو برق، ترانسفورماتورها و سیستم های یو پی اس
• اتصالات باتری و اینورترجایی که لرزش و چرخه حرارتی مکرر است
• تجهیزات جوشکاریو اتصالات موقت با جریان بالا
• ماشین آلات ریلی، خودرویی و صنعتینیاز به زمین مقاوم در برابر لرزش
• کنترل EMIدر مسیرهای محافظ/زمین که امپدانس کم اهمیت دارد

در بسیاری از ساخت‌های دنیای واقعی، قیطان تنها جزء نیست - انتخاب‌های پایان (لنگ، فرول، انتهای جوش‌شده)، آبکاری و عایق‌کاری هستند که تعیین می‌کنند آیا اتصال پس از ماه‌ها یا سال‌ها کارکرد ثابت می‌ماند.

سیم های بافته مسی چه دردهایی را حل می کنند؟

اکثر خریداران پس از سوزاندن سیم‌های مسی به دنبال آن‌ها می‌گردند - گاهی اوقات به معنای واقعی کلمه. در اینجا نقاط دردناکی وجود دارد که قیطان برای رفع آنها طراحی شده است، و چه مواردی را باید رعایت کرد تا همان شکست را با شماره قطعه متفاوت دوباره ایجاد نکنید.

• هادی های ترک خورده از ارتعاش
  سیم جامد و بسیاری از سازه‌های کابل می‌توانند هنگام ارتعاش تجهیزات، سخت شوند و در نزدیکی پایانه‌ها ترک بخورند. هادی های بافته تنش را در بسیاری از رشته ها توزیع می کنند و نقاط خستگی متمرکز را کاهش می دهند.
• نقاط داغ در مفاصل
  گرمای بیش از حد به ندرت از مسی نبودن قیطان ناشی می شود. معمولاً از مقاومت بالای تماسی ناشی می‌شود: چین خوردگی ضعیف، فشرده‌سازی ناهموار، اکسیداسیون یا عدم تطابق اندازه لنگه. یک قیطان به خوبی ساخته شده به همراه یک پایانه مهندسی شده مناسب مقاومت را کاهش می دهد و افزایش دما را تحت کنترل نگه می دارد.
• زمین غیر قابل اعتماد و خطاهای مزاحم
  مسیرهای زمینی نیاز به امپدانس کم ثابت دارند. تسمه های بافته اغلب به این دلیل انتخاب می شوند که انعطاف پذیری آنها یکپارچگی تماس را هنگام جابجایی درها، لولاها، موتورها یا مجموعه های متحرک حفظ می کند.
• خوردگی در محیط های مرطوب یا ساحلی
  مس لخت می تواند اکسید شود. در محیط های سخت، بسیاری از خریداران ترجیح می دهندسیم های بافته شده مس قلع داربرای بهبود مقاومت در برابر خوردگی و رسانایی طولانی مدت پایدارتر در سطح.
• سردرد مجمع
  قیطان ها در فضاهای تنگ و اطراف گوشه ها به راحتی قابل مسیریابی هستند. اما اگر تعداد رشته ها یا تراکم بافت اشتباه باشد، نصاب ها ممکن است ساییدگی، برش های نامرتب یا فشرده سازی ناهموار را در زیر شاخه ها ببینند.

اگر می خواهید یک "حقیقت خریدار" را از بین ببرید: انعطاف پذیری قیطان مزیت است، اما خاتمه نتیجه آن است. هر دو را مشخص کنید.

چگونه قیطان مناسب را مشخص می کنید؟

وقتی مردم می گویند "من به سیم های بافته مسی نیاز دارم"، اغلب منظورشان چیزهای بسیار متفاوتی است: یک تسمه اتصال سبک، یک بلوز با جریان بالا، یا یک تخلیه محافظ. برای جلوگیری از نقل‌قول‌های نادرست و ارسال ناهماهنگ، قیطان را با استفاده از جزئیات برنامه اول مشخص کنید.

1) نیاز الکتریکی: جریان، چرخه کاری و افزایش دمای مجاز

• جریان پیوسته در مقابل جریان متناوب (و جریان اوج در صورت لزوم) را تعریف کنید.
• دمای محیط، تهویه محفظه و منابع گرمایی مجاور را در نظر بگیرید.
• بررسی کنید که آیا تسمه برای اتصال به زمین/پیوند (اغلب ولتاژ کوتاه تر و کمتر) یا برای جریان بار (اغلب نگرانی از چگالی جریان بالاتر) است.

2) سطح مقطع و ساخت قیطان

• مقطع معادل(اغلب به میلی متر مربع اشاره می شود) یک روش عملی برای اندازه گیری یک قیطان است.
• قطر رشته و تعداد رشتهبر انعطاف پذیری و دوام تاثیر می گذارد. بیشتر، رشته های ظریف تر به طور کلی انعطاف پذیری را افزایش می دهند.
• عرض و ضخامت بافتبر تناسب زیر پایانه ها و محدودیت های مسیریابی تأثیر می گذارد.

3) آبکاری و پرداخت سطح

• مس لخت: رسانایی عالی، بهترین برای محیط های کنترل شده.
• مس کنسرو شده: مقاومت در برابر خوردگی بهتر، لحیم کاری آسان تر، معمولا برای محیط های صنعتی و مجاور دریایی انتخاب می شود.

4) عایق و حفاظت

• برخی از قیطان ها برهنه عرضه می شوند. برخی دیگر از PVC، سیلیکون، غلاف PET یا هیت شرینک برای محافظت در برابر سایش استفاده می کنند.
• اگر قیطان نزدیک لبه های تیز یا قسمت های متحرک است، آستین محافظ یا طرح ژاکتی را مشخص کنید.

5) خاتمه: جزئیاتی که قابلیت اطمینان را تعیین می کند

• تیغه های چین دار(حلقه / بیل): معمول، سریع و قابل اعتماد وقتی که اندازه و فشرده شود.
• انتهای فشرده یا جوش داده شده: پخش شدن رشته را کاهش می دهد و می تواند قوام را برای مجموعه های با حجم بالا بهبود بخشد.
• اندازه سوراخ، عرض زبان و درجه پیچ: عدم تطابق کوچک در اینجا باعث شل شدن مفاصل و گرم شدن می شود.
• تحمل طول: بیشتر از آنچه مردم در محوطه های تنگ انتظار دارند اهمیت دارد.

یک حرکت منبع یابی عملی: یک نقشه ساده با طول، عرض/ضخامت نوار، نوع پایان، قطر سوراخ و آبکاری را به اشتراک بگذارید. حتی یک طرح اولیه می تواند از یک هفته رفت و برگشت جلوگیری کند.

مقایسه گزینه های قیطان در یک جدول عملی

چگونه اتصالات بافته شده را نصب و نگهداری می کنید؟

حتی سیم‌های بافته مسی ممتاز نیز می‌توانند از کار بیفتند، اگر مثل یک فکر قبلی نصب شوند. بیشتر مشکلات میدانی به کیفیت مشترک بازمی گردد. در اینجا یک رویکرد تمیز و قابل تکرار وجود دارد که مقاومت را پایین نگه می دارد و از "گرمای اسرارآمیز" جلوگیری می کند.

• سطوح تماس را آماده کنید
  رنگ، اکسیداسیون و باقی مانده را در نقطه اتصال حذف کنید. اگر استاندارد شما به آن نیاز دارد از خمیر ضد اکسیداسیون مناسب استفاده کنید.
• از گشتاور سخت افزاری صحیح استفاده کنید
  گشتاور کمتر باعث ایجاد ریز قوس و گرما می شود. گشتاور بیش از حد می تواند لنگ ها را تغییر شکل دهد و سطح تماس موثر را کاهش دهد. مشخصات سخت افزاری را دنبال کنید و در صورت لزوم از واشر استفاده کنید.
• شعاع خمش و کاهش فشار را کنترل کنید
  به زور پیچ خوردگی را درست در گیره فشار ندهید. منحنی ملایمی به قیطان بدهید تا خم شدن در طول انجام شود، نه در لبه انتهایی.
• در برابر سایش محافظت کنید
  اگر قیطان روی لبه‌های فلزی ساییده می‌شود، آستین یا بند به آن اضافه کنید. رشته های فرسوده فقط نامرتب نیستند، بلکه می توانند به نقاط شروع شکست تبدیل شوند.
• بازرسی دوره ای در محیط های خشن
  به دنبال تغییر رنگ (گرما)، بقایای سبز/سفید (خوردگی)، شل شدن پیچ و مهره ها و آسیب به رشته در لبه های بریده شده باشید.

تجهیزات با ارتعاش بالا از یک قانون ساده سود می برند: اولین دسته نصب شده را پس از یک دوره کوتاه اجرا بررسی کنید. اگر مفاصل خنک و پایدار بمانند، جرم گیری بسیار ایمن تر می شود.

عیب یابی: چرا قیطان بیش از حد گرم می شود یا از کار می افتد؟

اگر یک نوار مسی بیش از حد گرم می شود، با آن مانند یک مشکل سیستم برخورد کنید - زیرا معمولاً چنین است. از این نقشه سریع برای یافتن علت اصلی به جای تعویض کورکورانه قطعات استفاده کنید.

• علامت: قیطان در نزدیکی ران داغ است
  علل احتمالی: چین خوردگی ضعیف، اندازه نادرست بند، فشرده سازی ناکافی، اکسیداسیون در محل اتصال، پیچ شل، آبکاری نامتناسب، سطح تماس آلوده.
• علامت: نقطه داغ در وسط قیطان
  علل احتمالی: اندازه قیطان برای جریان، چرخه کاری غیرمنتظره، مسیریابی در نزدیکی منبع گرما، آسیب رشته داخلی در اثر خم شدن مکرر.
• علامت: ساییدگی و شکستگی رشته ها
  علل احتمالی: ساییدگی لبه تیز، حرکت بیش از حد بدون کاهش فشار، روش برش نامناسب، عدم وجود آستین در مسیر مالش.
• علامت: خوردگی یا تغییر رنگ
  علل احتمالی: قرار گرفتن در معرض مواد شیمیایی، رطوبت، برهمکنش گالوانیکی با فلزات غیر مشابه، عدم وجود پوشش قلع در جایی که نیاز است.
• علامت: زمین یا نویز متناوب
  علل احتمالی: شل بودن نصب، سطوح رنگ شده در زیر اتصال، فشار تماس ناکافی، نقطه اتصال آلوده.

اگر می‌توانید آن را اندازه‌گیری کنید، این کار را انجام دهید: آزمایش افزایش دما تحت بار و بررسی‌های میلی‌اهمی در سراسر مفاصل اغلب مشکلات را سریع‌تر از بازرسی بصری به تنهایی نشان می‌دهد.

بررسی های کیفیت واقعاً برای خریداران مهم است؟

وقتی سیم های بافته مسی را در مقیاس تهیه می کنید، "به نظر خوب می رسد" یک طرح با کیفیت نیست. شما خواهان ثبات، قابلیت ردیابی و اثبات این است که قیطان و خاتمه یکسان رفتار خواهند کرد.

در اینجا چیزی است که خریداران باهوش معمولاً درخواست می کنند:

• تأیید مواد: درجه مس و نوع آبکاری (برهنه / قلع) به وضوح بیان شده است
• سازگاری ابعادی: عرض، ضخامت، تحمل طول، و هندسه پایانی
• کنترل فرآیند خاتمه: استانداردهای ابزار چینی یا مستندات روش جوش/پرس کردن
• بررسی عملکرد الکتریکی: اهداف مقاومت، طرح های آزمایش مبتنی بر نمونه
• یکپارچگی مکانیکی: در صورت لزوم، آزمایش‌های کشش بر روی شاخه‌ها/ اتصالات انتهایی
• انضباط بسته بندی: جلوگیری از خرد شدن، آلودگی و تغییر شکل رشته در حین انتقال

برای خریدارانی که خواهان یک شریک تامین پایدار و بلندمدت هستند، کار با سازنده‌ای که می‌تواند هندسه قیطان و پایانه‌ها را مطابق با محدودیت‌های خط مونتاژ شما سفارشی کند، ارزش دارد. اینجاست کهDongguan Quande Electronics Co., Ltd. غالباً این موقعیت را دارد: ارائه گزینه‌های سیم بافته شده مسی که می‌توانند برای تسمه‌های زمین، جامپرهای انعطاف‌پذیر، و طرح‌های اتصال ویژه برنامه‌های کاربردی سازگار شوند—بنابراین پس از رسیدن محموله مجبور نشوید «آن را مناسب کنید».

سوالات متداول

تفاوت بین سیم های بافته مسی و کابل انعطاف پذیر استاندارد چیست؟

کابل انعطاف پذیر رشته ها را در داخل عایق قرار می دهد و برای بسیاری از کاربردهای برق عالی است، اما همچنان می تواند تنش را در نزدیکی پایانه ها متمرکز کند و در مسیرهای مسیریابی تنگ تر باشد. سیم‌های بافته‌شده مسی بافته می‌شوند، صاف‌تر می‌شوند و معمولاً زمانی استفاده می‌شوند که شما می‌خواهید انعطاف‌پذیری بالا، مسیریابی با مشخصات پایین، و عملکرد اتصال/جهش پایدار در مجموعه‌های مستعد ارتعاش داشته باشید.

آیا باید سیم های بافته مسی برهنه را انتخاب کنم یا قلع دار؟

اگر محیط خشک و کنترل شده باشد، مس لخت می تواند کاملاً خوب باشد. اگر انتظار رطوبت، تراکم یا عمر طولانی با حداقل تعمیر و نگهداری دارید، معمولاً مس قلع‌شده ترجیح داده می‌شود، زیرا خوردگی را کاهش می‌دهد و به پایداری بیشتر سطوح در طول زمان کمک می‌کند.

چگونه یک قیطان را برای جریان اندازه کنم؟

با جریان پیوسته مورد نیاز، جریان پیک (در صورت وجود)، چرخه کاری و افزایش دمای قابل قبول شروع کنید. سپس با یک سطح مقطع معادل مناسب مطابقت دهید و تأیید کنید که روش خاتمه شما مقاومت بالایی ایجاد نمی کند. اگر مطمئن نیستید، افزایش دما را در شرایط بار واقعی نمونه اولیه و اندازه گیری کنید.

چرا قیطان من حتی وقتی به اندازه کافی ضخیم به نظر می رسد داغ می شود؟

در بسیاری از موارد، موضوع قیطان نیست - مفصل است. چین خوردگی ضعیف، اکسیداسیون در زیر گیره، پیچ های شل یا سطوح نصب رنگ شده می تواند مقاومت تماسی را افزایش دهد که به گرما تبدیل می شود. آماده سازی صحیح سطح و فرآیندهای خاتمه کنترل شده معمولاً آن را حل می کند.

آیا سیم های بافته مسی می توانند به EMI یا نویز الکتریکی کمک کنند؟

آنها می توانند، به ویژه به عنوان بخشی از یک استراتژی زمینی و پیوندی که به خوبی طراحی شده است. هندسه قیطان می تواند مسیرهای امپدانس کم را ارائه دهد که به تثبیت زمین کمک می کند، اما کنترل EMI در سطح سیستم است - مسیریابی، اتصال محفظه و یکپارچگی اتصال همه مهم هستند.

برای دریافت قیمت دقیق چه اطلاعاتی را باید به یک تامین کننده بفرستم؟

طول مورد نیاز، عرض / ضخامت قیطان (یا سطح مقطع معادل)، لخت در مقابل قلع، نیازهای عایق/آستین، نوع پایان (جوش/جوشکاری/فشرده)، قطر سوراخ، مقدار و نکات کاربردی (ارتعاش، دما، محیط) را ارائه دهید. یک نقاشی ساده اغلب سریعترین راه برای جلوگیری از سوء تفاهم است.

افکار بسته

سیم‌های بافته‌شده مسی زمانی که اولویت شما قابلیت اطمینان در حین جابجایی است، یک ارتقای عملی است: هادی‌های ترک خورده کمتر، زمین پایدارتر، و اتصالاتی که با گذشت زمان «به‌طور مرموزی» شل نمی‌شوند. ترفند این است که قیطان را به عنوان یک کالا تلقی نکنید و شروع به برخورد با آن به عنوان یک جزء مهندسی کنید: اندازه آن را برای کار انجام دهید، آبکاری را برای محیط مشخص کنید، و جزئیات پایانی که مقاومت و گرما را تعیین می کند را کنترل کنید.

اگر می‌خواهید مشخصات، سفارشی‌سازی و کیفیت قابل تکرار را برای سیم‌های بافته‌شده مسی ساده کنید - به‌ویژه برای تسمه‌های زمین و مجموعه‌های جامپر انعطاف‌پذیر - با سازنده‌ای کار کنید که می‌تواند ساختار قیطان را با محدودیت‌های نصب واقعی شما مطابقت دهد.Dongguan Quande Electronics Co., Ltd.می‌تواند از انتخاب braid مبتنی بر برنامه و پایان‌بندی‌های سفارشی پشتیبانی کند تا به شما در کاهش خرابی‌ها، ساده‌سازی مونتاژ، و خنک‌تر و پایدار نگه‌داشتن سیستم‌ها کمک کند.با ما تماس بگیریدبرای بحث در مورد نیازهای شما
