چرا سیم قیطانی لحیم کاری ابزاری برای لحیم کاری تمیز است؟

چکیده

لحیم‌زدایی باید کنترل‌شده به نظر برسد، نه مانند یک قمار پرمخاطره که در آن لنت‌ها بلند می‌شوند، آثاری از پوسته‌شدن و لحیم‌کاری در همه جا پاشیده می‌شود. این راهنما چگونگی را توضیح می دهدسیم بافته فتیله لحیم کاریکار می کند، چرا در دوباره کاری در دنیای واقعی شکست می خورد، و چگونه رایج ترین ها را برطرف کنیم نقاط درد با یک فرآیند تکرار شونده همچنین یک نمودار انتخاب عملی، جدول عیب یابی و یک چک لیست به سبک دریافت خواهید کرد گردش کار که به شما کمک می کند تا لحیم کاری را به طور تمیز جدا کنید و در عین حال از قطعات و PCB محافظت کنید.

مطالب

• طرح کلی در یک نگاه
• آشنایی با سیم قیطانی لحیم کاری
• نکات دردناک مشتری و چرا لحیم‌زدایی اشتباه می‌شود
• انتخاب قیطان مناسب برای کار
• یک گردش کار لحیم‌زدایی تمیز و قابل تکرار
• جدول انتخاب برای عرض، گرما، و موارد استفاده
• جدول عیب یابی لحیم کاری سرسخت
• نکات پیشرفته برای SMD، کانکتورها و بردهای چند لایه
• مراقبت، نگهداری، و پس از تمیز کردن
• سوالات متداول
• مراحل بعدی

طرح کلی در یک نگاه

• قیطان لحیم کاری واقعاً در محل اتصال انجام می دهد (و چه کاری نمی تواند انجام دهد)
• چرا پدها بلند می شوند و در حین کار "عادی" پوسته پوسته می شوند؟
• چگونه رفتار عرض و شار را برای مطابقت با مفاصل خود انتخاب کنید
• روشی گام به گام که استرس گرمایی را کاهش می دهد و سرعت فتیله را بهبود می بخشد
• جداول برای انتخاب و عیب یابی
• سوالات متداول که به سوالاتی که خریداران و تکنسین ها بیشتر می پرسند پاسخ می دهد

آشنایی با سیم قیطانی لحیم کاری

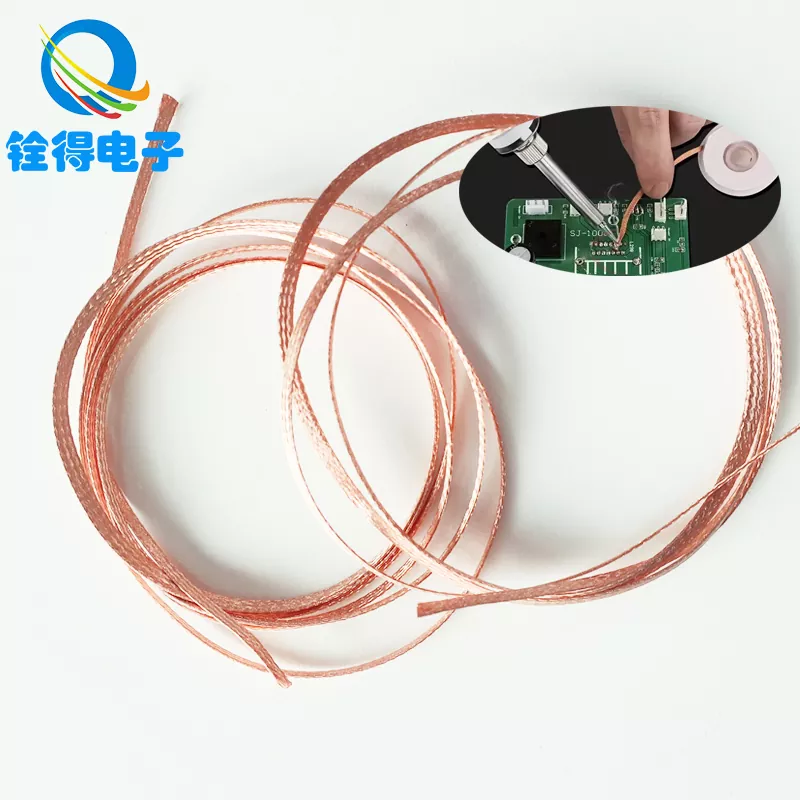

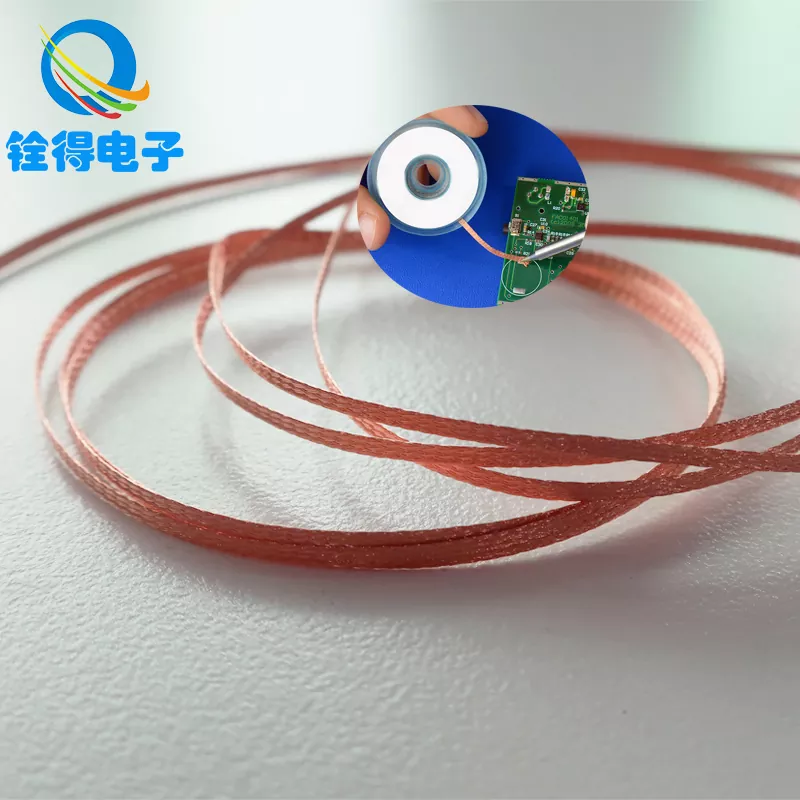

سیم بافته فتیله لحیم کارینوار مسی بافته شده ای است که برای جدا کردن لحیم مذاب از محل اتصال طراحی شده است. قیطان مانند شبکه ای از کانال های کوچک عمل می کند: هنگامی که لحیم کاری مایع می شود، عمل مویرگی آن را به بافت مسی می کشاند. یک قیطان خوب فقط "لحیم کاری را لمس می کند" - آن را به سرعت جذب می کند، سپس هنگامی که بلند می کنید کاملاً آزاد می شود.

بیشتر قیطان ها بر پایه مس هستند زیرا مس گرما را به طور موثر منتقل می کند و در صورت وجود شار به راحتی خیس می شود. Flux قهرمان آرام اینجاست: اکسیدها را حذف می کند، به جریان لحیم کاری کمک می کند و سرعت فیتیله را به طور چشمگیری بهبود می بخشد. بدون شار کافی، حتی قیطان ممتاز نیز می تواند احساس "مرده" داشته باشد. شما را مجبور می کند که گرما را بیشتر از آنچه باید نگه دارید - و این جایی است که تخته ها آسیب می بینند.

• برای چه کاری عالی است:پاک کردن لنت ها، تمیز کردن پل ها، حذف لحیم اضافی، آماده سازی برای دوباره کاری.
• چیزی که نیست:جایگزینی برای گرمایش مناسب مفصل، یا یک پاک کن جادویی برای اتصالات سرد با دسترسی حرارتی ضعیف.

نکات دردناک مشتری و چرا لحیم‌زدایی اشتباه می‌شود

وقتی لحیم کاری بد انجام می شود، مردم معمولاً قیطان را مقصر می دانند. منصفانه اما علت واقعی تقریباً همیشه عدم تطابق بین آنهاست عرض قیطان، فعالیت شار، دمای آهن و نحوه انتقال گرما به محل اتصال.

نقطه درد 1: پدها بلند می شوند یا پوسته پوسته می شوند

این معمولاً زمانی اتفاق می‌افتد که حرارت بیش از حد طولانی اعمال می‌شود، یا زمانی که قیطان به سختی فشار داده می‌شود، مثل اینکه می‌خواهید لحیم کاری را پاک کنید. فشار بیش از حد فشار مکانیکی را افزایش می دهد در حالی که چسب زیر پد مسی در اثر حرارت نرم می شود. راه حل مخالف است: استفاده کنیدکمترراندمان فتیله را با شار و پهنای قیطان درست کنید تا زمان گرما کاهش یابد.

نقطه درد 2: قیطان لحیم کاری را جذب نمی کند

دلایل متداول عبارتند از: قیطان اکسید شده، شار ناکافی، دمای بسیار پایین، یا اتصالی که کاملاً ذوب نشده است. اگر مفصل واقعاً نباشد مایع، لحیم کاری در بافت جریان نمی یابد - فقط در آنجا می نشیند و شما را مسخره می کند.

نقطه درد 3: لحیم کاری لحیم شده یا دوباره روی پد جامد می شود

این اغلب زمانی اتفاق می‌افتد که قیطان در زمان نامناسبی بلند می‌شود یا قبل از جدا شدن قیطان، اتو برداشته می‌شود. لحیم یخ می زند و قیطان را به پد "چسب" می کند و باعث بالا بردن پد می شود. زمان بندی اهمیت دارد: در حالی که لحیم هنوز ذوب شده است، قیطان را از محل اتصال جدا کنید.

نقطه درد 4: اجزای حساس به گرما تحت فشار قرار می گیرند

کانکتورها، محفظه های پلاستیکی و آی سی های مجاور گرمای طولانی مدت را دوست ندارند. اگر روش شما به زمان تماس طولانی نیاز دارد، در حال بازی در حالت سخت هستید. راه حل یک فرآیند سریعتر و کنترل شده است - و گاهی اوقات ترکیب قیطان با ابزارهای دیگر (مانند مکش لحیم کاری یا آلیاژهای کم ذوب) مفاصل خاص

انتخاب قیطان مناسب برای کار

خرید قیطان نباید شبیه حدس زدن باشد. با سه عامل عملی شروع کنید: عرض، رفتار شار و قوام بافت. وقتی اینها با کار شما همخوانی دارند،سیم بافته فتیله لحیم کاریروی تخته ها سریع، قابل پیش بینی و ملایم می شود.

• عرض:عرض قیطان را با اندازه پد/مفاصل مطابقت دهید. خیلی باریک فورا اشباع می شود. خیلی پهن گرما را می دزدد و ذوب شدن را کند می کند.
• فعالیت شار:قیطانی با شار موثر سریعتر خیس می شود. برای مفاصل قدیمی سرسخت، اضافه کردن شار خارجی کمک می کند.
• قوام بافت:حتی تراکم قیطان باعث بهبود عملکرد مویرگی می شود. بافت نامنظم باعث جذب ناهموار و "پرش" می شود.
• مس تمیز:مس اکسید شده به خوبی فتیله نمی شود. ذخیره سازی و بسته بندی بیش از آنچه مردم اذعان می کنند اهمیت دارند.

اگر به دنبال کار تولیدی یا خدماتی هستید، ثبات به اندازه عملکرد اهمیت دارد. بسیاری از تیم ها یک تامین کننده ثابت را انتخاب می کنند تا تکنسین ها دائماً نحوه رفتار قیطان را دوباره یاد نمی گیرند. اینجاست که سازندگان با تجربه مانندشرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd.اغلب از نظر تکرارپذیری، کنترل بسته بندی و پایداری لات به لات ارزیابی می شوند.

یک گردش کار لحیم‌زدایی تمیز و قابل تکرار

در اینجا روشی وجود دارد که استرس هیئت مدیره را کاهش می دهد و نتایج را بهبود می بخشد. با آن مانند یک روتین رفتار کنید، نه یک اجرای سبک آزاد. بیشترین پیشرفت را در سرعت حرکت لحیم به داخل قیطان خواهید دید.

1. آماده سازی مفصل:مقدار کمی لحیم کاری تازه به اتصالات قدیمی اضافه کنید. به نظر اشتباه می رسد، اما به انتقال گرما کمک می کند و میزان آن را کاهش می دهد احتمال لحیم کاری "نیمه مذاب" که از فتیله خودداری می کند.
2. فلاکس را اضافه کنید (بله، حتی اگر قیطان شار شده باشد):مقدار کمی شار خارجی روی پد یا نوک قیطان می تواند عملکرد را تغییر دهد. مخصوصا در تابلوهای قدیمی
3. قیطان را بگذارید، سپس اتو کنید:ابتدا قیطان را روی لحیم کاری قرار دهید، سپس اتو را روی قیطان قرار دهید. این قیطان را گرم می کند و به هم متصل شده و جریان مویرگی را تشویق می کند.
4. از فشار ملایم استفاده کنید:شما مخاطب را هدایت می کنید، نه اینکه PCB را سنباده بزنید. بگذارید گرما کار را انجام دهد.
5. جریان را تماشا کنید:باید مشاهده کنید که لحیم کاری به داخل قیطان می رود. هنگامی که بخش اشباع شد، آن را به یک منطقه تازه بلغزانید.
6. به درستی بلند کنید:قیطان و اتو را با هم بلند کنید، سپس در صورت نیاز در حالی که ذوب شده است جدا کنید. قیطان سرد شده را از روی پد جدا نکنید.
7. تمیز کردن را تمام کنید:اگر باقیمانده شار برای مونتاژ شما مهم است، محل را با حلال مناسب و یک سواب بدون پرز تمیز کنید.

وقتی درست انجام شد،سیم بافته فتیله لحیم کاریاحساس "شاید" نیست. شبیه یک انتقال کنترل شده است: لحیم کاری به جایی می رود که شما می خواهید، و لنت آرام می ماند.

جدول انتخاب برای عرض، گرما، و موارد استفاده

جدول عیب یابی لحیم کاری سرسخت

نکات پیشرفته برای SMD، کانکتورها و بردهای چند لایه

برخی از مفاصل سخت تر از سایر مفاصل مقابله می کنند. تخته های چند لایه به سرعت گرما را فرو می برند. هواپیماهای زمینی بزرگ مانند اسفنج های گرمایی غول پیکر عمل می کنند. این ترفند نیروی بی رحمانه نیست - انتقال حرارتی را بهبود می بخشد تا سریعتر وارد و خارج شوید.

• برای هواپیماهای زمینی:از نوک بزرگتر و قیطان متوسط/گشادتر استفاده کنید. شار اضافه کنید. اگر فرآیند شما اجازه می دهد، برد را از قبل گرم کنید.
• برای پین های ریز:از قیطان باریک، تماس سبک و تغییر مکرر قیطان استفاده کنید. قیطان اشباع شده لحیم کاری را روی پین ها به عقب می کشاند.
• برای اتصال دهنده ها:پین به پین ​​را به صورت مرحله ای کار کنید. لحیم کاری را به اندازه کافی پاک کنید تا سرب آزاد شود، سپس به جای گرم شدن بیش از حد، دوباره آن را ارزیابی کنید.
• برای دوباره کاری های مکرر:باقیمانده بین پاس ها را تمیز کنید. شار قدیمی و اکسیداسیون ایجاد می شود و فتیله آهسته است.

اگر تیم شما مرتباً دوباره کار می کند، عملکرد ثابت قیطان باعث صرفه جویی در زمان و کاهش ضایعات می شود. به همین دلیل است که بسیاری از خریداران ارزیابی می کنندسیم بافته فتیله لحیم کارینه تنها در مورد "آیا کار می کند"، بلکه در مورد "آیا هر بار به یک شکل کار می کند."

مراقبت، نگهداری، و پس از تمیز کردن

عملکرد قیطان زمانی که مس اکسید می شود یا شار خشک می شود کاهش می یابد. با قیطان مانند یک ماده مصرفی رفتار کنید که شایسته نگهداری تمیز است.

• فروشگاه مهر و موم شده:قیطان را در صورت عدم استفاده برای کاهش اکسیداسیون در بسته بندی آن نگهداری کنید.
• از بخش های تازه استفاده کنید:پس از اشباع، برش دهید یا به سمت جلو حرکت کنید. استفاده مجدد از قیطان پر شده، فتیله را کند می کند و قرار گرفتن در معرض گرما را افزایش می دهد.
• تمیز کردن پس از کار مجدد:اگر باقی مانده نگران کننده است، ناحیه پد را تمیز کرده و قبل از لحیم کاری مجدد بررسی کنید.
• نتیجه را بررسی کنید:پدی که به درستی تمیز شده باشد باید یکنواخت و آماده برای قلع کاری مجدد یا قرار دادن اجزاء باشد.

برای تیم‌های تدارکات، بررسی سازگاری بسته‌بندی و وضوح برچسب‌گذاری، به‌ویژه برای موجودی‌های چند عرض، ارزش دارد. تامین کنندگان دوست دارندشرکت الکترونیکی شرکت الکترونیکی شرکت الکترونیکی Dongguan Quande Electronics Co., Ltd. اغلب از آنها خواسته می شود که از مشخصات پایدار در سراسر دسته پشتیبانی کنند بنابراین تکنسین ها می توانند به کنترل قابل پیش بینی اعتماد کنند.

سوالات متداول

آیا می توانم از فتیله لحیم کاری روی لحیم کاری های بدون سرب استفاده کنم؟

بله. لحیم کاری بدون سرب معمولاً به انتقال حرارتی کمی قوی تر و فعالیت شار خوب نیاز دارد. از نوک مناسب استفاده کنید، از تماس جامد اطمینان حاصل کنید، و اضافه کردن مقدار کمی لحیم و فلاکس تازه را برای کمک به جریان اتصال قبل از فیتیله کردن در نظر بگیرید.

چرا افزودن لحیم تازه گاهی اوقات حذف را آسان می کند؟

لحیم کاری تازه انتقال حرارت را بهبود می بخشد و می تواند یک اتصال اکسید شده قدیمی را دوباره فعال کند. هنگامی که مفصل به طور یکنواخت ذوب می شود، قیطان می تواند لحیم کاری کند به جای مبارزه با مواد نیمه مذاب، به سرعت بافت را ببافید.

چه عرض قیطانی را باید به عنوان پیش فرض نگه دارم؟

یک پهنای متوسط یک گزینه همه منظوره خوب برای کارهای تعمیر مختلط است، اما اگر کار شما عمدتاً SMD ریز است، یک نوار باریک را به عنوان خود نگه دارید. راننده روزانه اگر اغلب با کانکتورها یا پدهای سوراخ دار کار می کنید، گزینه وسیع تری برای جذب سریعتر اضافه کنید.

چگونه از بلند شدن پد جلوگیری کنم؟

زمان ماندن را کاهش دهید، از فشار ملایم استفاده کنید، شار را اضافه کنید و عرضی را انتخاب کنید که به طور موثر فتیله کند. هر چه مدت زمان بیشتری گرما را نگه دارید، خطر آن بیشتر می شود. هرگز قیطان خنک شده را از روی پد جدا نکنید - برای مدت کوتاهی گرم کنید و به جای آن تمیز بلند کنید.

اگر قیطان فلکس شود آیا شار خارجی لازم است؟

نه همیشه، اما اغلب روی تخته های قدیمی، اتصالات بدون سرب و لنت های اکسید شده کمک می کند. مقدار کمی می تواند به طور قابل توجهی سرعت فتیله و کاهش قرار گرفتن در معرض حرارت، که از PCB محافظت می کند.

چرا قیطان گاهی اوقات لحیم می شود و باعث ایجاد پل می شود؟

این معمولاً زمانی اتفاق می‌افتد که بخش قیطان از قبل اشباع شده باشد یا زمانی که از عرضی استفاده می‌کنید که برای پین‌های ریز بسیار زیاد است. از قیطان تازه استفاده کنید، باریک تر شوید و با تماس نور در جهت کنترل شده حرکت کنید.

مراحل بعدی

اگر می خواهید لحیم کاری تمیز، سریع و قابل تکرار داشته باشید، درست استسیم بافته فتیله لحیم کاریانتخاب به اندازه تکنیک اهمیت دارد. چه عرضهای چندگانه را برای یک نیمکت تعمیری تهیه کرده باشید یا یک منبع ثابت برای بازسازی تولید تهیه کنید، با داشتن رفتار قیطانی ثابت می تواند ضایعات را کاهش دهد، از تخته ها محافظت کند و در زمان تکنسین صرفه جویی کند.

به دنبال گزینه های قابل اعتماد و راهنمایی روشن در مورد تطبیق عرض بافته با برنامه های خود هستید؟با ما تماس بگیریدبرای بحث در مورد مورد استفاده شما، و ما به شما کمک می کنیم تا کاربردی ترین پیکربندی را برای گردش کار خود انتخاب کنید.
