چگونه قیطان مسی می تواند زمین و کنترل EMI را بهبود بخشد؟

چکیده

قیطان مسییکی از آن "قطعات کوچک" است که بی سر و صدا تصمیم می گیرد که آیا یک سیستم مانند سنگ احساس می شود یا به جعبه ای مرموز از نویز، گرما و خطاهای متناوب تبدیل می شود. اگر تا به حال با تسمه زمینی که داغ کار می‌کند، کابینتی که با تداخل زمزمه می‌کند یا اتصال انعطاف‌پذیری که در بدترین زمان ممکن ترک می‌خورد، برخورد کرده‌اید، این راهنما برای شماست ما آنچه را که Copper Braid واقعاً انجام می دهد، چرایی شکست در نصب واقعی، و نحوه انتخاب، خاتمه و نگهداری آن را بررسی می کنیم. زمین و محافظ برای مدت طولانی ثابت می مانند.

فهرست مطالب

• طرح کلی
• قیطان مسی نقاط درد واقعی را حل می کند
• قیطان مسی چیست (و چه نیست)
• نحوه انتخاب قیطان مسی بدون حدس زدن
• جدول انتخاب سریع
• خاتمه و نصبی که شکست نمی خورد
• بررسی و تایید عملی
• اشتباهات رایج و رفع آسان
• موارد استفاده معمولی و مطابقت با قیطان راست
• سوالات متداول
• مرحله بعدی

طرح کلی

1. نقطه درد را شناسایی کنید: گرما، خستگی ناشی از ارتعاش، صدا، خوردگی یا محدودیت فضا
2. نوع کار را تأیید کنید: تسمه اتصال به زمین، اتصال، آستین محافظ یا اتصال دهنده انعطاف پذیر
3. نوع قیطان را انتخاب کنید: صاف در مقابل لوله، برهنه در مقابل حلبی، رشته های ریز در مقابل درشت
4. اندازه آن با هدف: سطح مقطع، طول و افزایش دمای مجاز
5. به درستی خاتمه دهید: چین، جوش / لحیم کاری، یا لحیم کاری (فقط در صورت لزوم)
6. در میدان بررسی کنید: مقاومت، دما، و "تست تکان دادن" تحت بار

قیطان مسی نقاط درد واقعی را حل می کند

مردم به ندرت "می خواهند" قیطان مسی. چیزی که آنها می خواهند این است که این مشکل متوقف شود. در اینجا مهمترین نقاط درد است که Copper Braid برای رفع آنها ساخته شده است:

• زمینی متناوبناشی از لرزش، حرکت درب یا انبساط حرارتی است
• مشکلات EMIمانند سیگنال های ناپایدار، حسگرهای پر سر و صدا، یا سردردهای سازگاری
• نقاط داغدر جامپرهای انعطاف پذیر که کابل جامد نمی تواند از حرکت مکرر دوام بیاورد
• خوردگیدر نقاط اتصال در معرض، به ویژه در محیط های مرطوب یا شور
• محدودیت فضادر جایی که کابل گرد خیلی سفت یا حجیم تر از آن است که ایمن مسیر یابی نشود

مزیت اصلی انعطاف پذیری است. Copper Braid تنش خمشی را در بسیاری از رشته‌های ظریف پخش می‌کند که به آن کمک می‌کند حرکت را بهتر از یک هادی صلب تحمل کند. همچنین می‌تواند یک منطقه تماس وسیع برای کاربردهای اتصال و محافظ فراهم کند - در صورت نصب صحیح.

قیطان مسی چیست (و چه نیست)

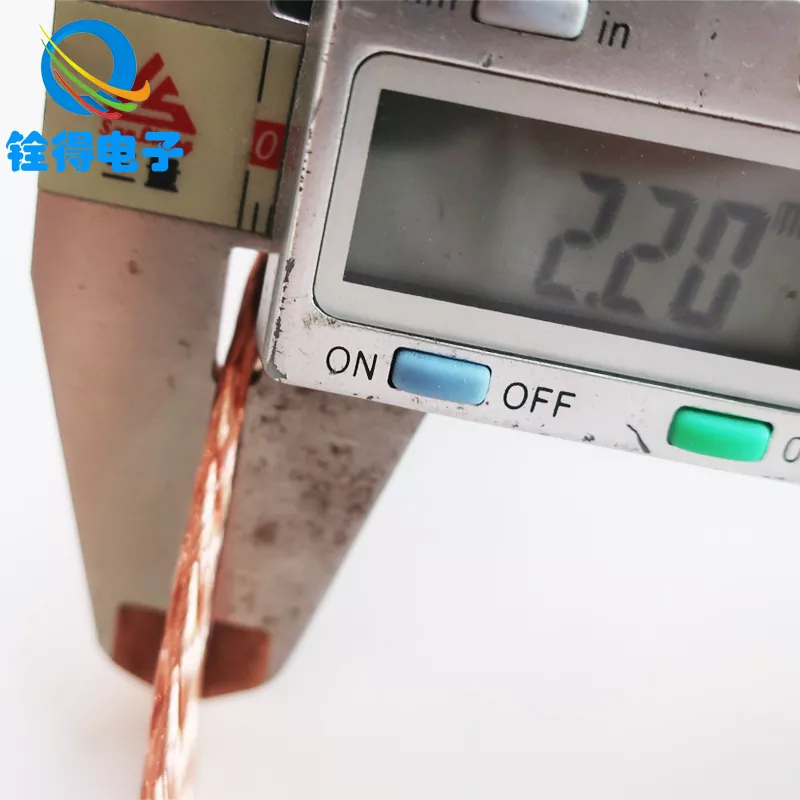

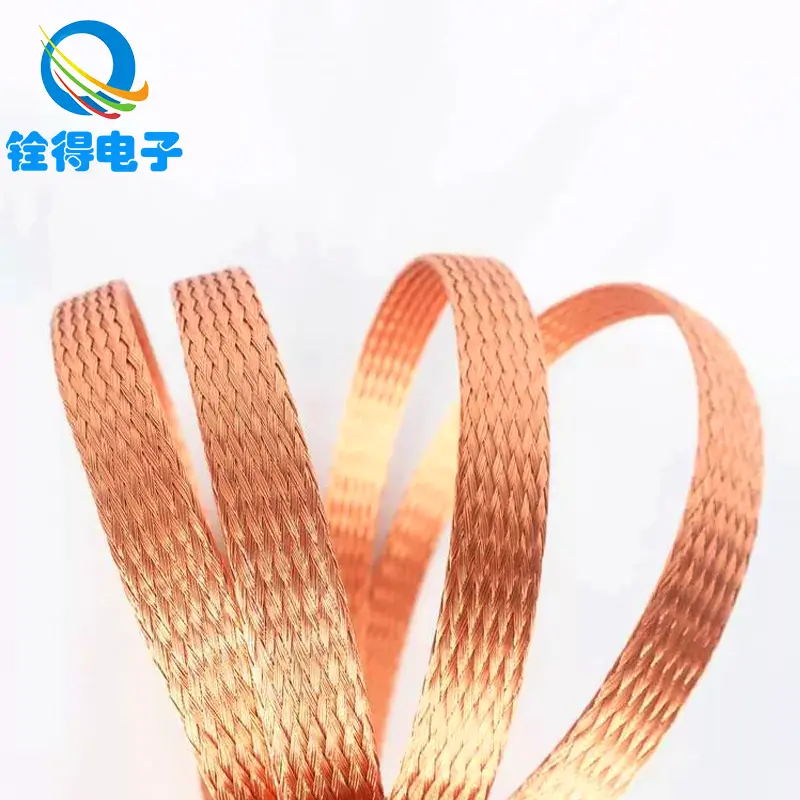

قیطان مسی یک هادی بافته شده است که از بسیاری از رشته های مسی ساخته شده است. می توان آن را به صورت یکقیطان صاف(متداول برای تسمه های زمین) یا الفقیطان لوله ای(اغلب به عنوان آستین محافظ روی کابل ها استفاده می شود).

در چه چیزی عالی است:

• اتصال انعطاف پذیربین قطعات متحرک (درب، درب، قاب موتور، پانل های متحرک)
• مسیرهای کم امپدانسدر فرکانس های بالاتر زمانی که هندسه و پایانه ها بهینه می شوند
• دوام مکانیکیدر مقایسه با یک هادی جامد منفرد در خمش مکرر

چیزی که نیست:

• یک راه حل جادویی برای چیدمان های زمینی ضعیف (حلقه های بلند و اتصالات شلخته هنوز باعث ایجاد مشکل می شوند)
• جایگزینی برای اندازه صحیح هادی (بسیار کوچک همچنان گرم می شود)
• مصونیت از پایان بد (بیشتر "شکست های قیطانی" شکست های ختم هستند)

در منابع عملی، اغلب خواهید دیدمس خالیومس کنسرو شده. مس قلع شده در هنگام مقاومت در برابر اکسیداسیون محبوب است و لحیم کاری آسان تر در اولویت هستند. مس لخت می تواند یک انتخاب قوی برای فضای داخلی کنترل شده و خشک باشد که حداکثر رسانایی و کارایی هزینه مهم است.

بسیاری از مهندسان و خریداران با تولیدکنندگانی مانندDongguan Quande Electronics Co.,Ltd. زمانی که آنها به گزینه های Copper Braid متناسب با آن نیاز دارند تسمه های زمین، آستین های محافظ، یا کانکتورهای انعطاف پذیر سفارشی برای واقعیت های مختلف نصب.

نحوه انتخاب قیطان مسی بدون حدس زدن

انتخاب قیطان مسی زمانی آسان‌تر است که از فکر کردن به "بافته = قیطان" دست بردارید و در عوض بر اساس شغلی که باید زنده بماند تصمیم بگیرید. از این چک لیست استفاده کنید:

• 1) افزایش جریان و دما:اگر قیطان دارای جریان است (نه فقط چسباندن)، آن را اندازه بگیرید تا داغ نشود. گرمایش معمولاً ابتدا در قسمت انتهایی و سپس در امتداد قیطان ظاهر می شود. در صورت شک، سطح مقطع بزرگتر یا چند قیطان موازی را انتخاب کنید.
• 2) الگوی حرکت و عمر انعطاف پذیر:بندي كه 10 بار در روز خم مي شود با بندي كه به طور مداوم مي لرزد متفاوت است. برای خم شدن مکرر، رشته های ظریف تر و شلی کافی را ترجیح دهید. از خم شدن تیز و "نقاط لولا" خودداری کنید.
• 3) محیط زیست:رطوبت، مه نمک، بخارات شیمیایی، و قرار گرفتن در معرض فضای باز شما را به سمت مس قلع دار و سطوح اتصال محافظت شده سوق می دهد. اگر فلزات غیر مشابه درگیر هستند (مثلاً نوار مسی که به آلومینیوم متصل شده است)، برای کنترل خوردگی با سخت افزار و آماده سازی سطح مناسب برنامه ریزی کنید.
• 4) هندسه و طول:کوتاهتر معمولا برای عملکرد بهتر است. قیطان را تا حد امکان کوتاه نگه دارید و در عین حال امکان حرکت را دارید. بافته‌های پهن و مسطح می‌توانند ناحیه اتصال را بهبود بخشند و اثرات القایی را در مقایسه با سرب بلند و نازک کاهش دهند.
• 5) روش خاتمه:زود تصمیم بگیرید: چین خوردگی، جوش / لحیم کاری، یا لحیم کاری. این مشخص می‌کند که ساخت و آبکاری قیطان چه مفهومی دارد. (و بله، فسخ مهمتر از آن چیزی است که اکثر مردم بخواهند اعتراف کنند.)

جدول انتخاب سریع

خاتمه و نصبی که شکست نمی خورد

اگر Copper Braid "به طور مرموزی" شکست بخورد، معمولاً به این دلیل است که خاتمه مانند یک فکر بعدی تلقی می شود. در اینجا نحوه برقراری ارتباط دوام آورده شده است:

• آماده سازی سطح:سطوح تماس فلزی تمیز و روشن "سخت تر سفت می شوند." رنگ/اکسید را در جایی که نیاز به اتصال است بردارید و سپس در صورت لزوم از مفصل محافظت کنید.
• چین خوردگی به درستی انجام شده است:برای ضخامت و عرض قیطان از پروفیل بند و قالب مناسب استفاده کنید. چروک بد باعث ایجاد مقاومت و گرما بالا می شود. یک چین خوب از نظر مکانیکی پایدار می شود و از نظر الکتریکی سازگار است.
• گزینه های جوش / لحیم کاری:برای کاربردهای سخت (جریان زیاد یا لرزش شدید)، پایانه های جوش داده شده یا لحیم کاری شده می توانند با به حداقل رساندن خزش و خستگی حرارتی از لحیم کاری بهتر عمل کنند. این بستگی به فرآیند مونتاژ و مواد شما دارد.
• لحیم کاری با احتیاط:لحیم کاری می تواند قیطان را جدا کند و یک تسمه انعطاف پذیر را به یک "افزاینده استرس" سفت تبدیل کند که در لبه ناحیه لحیم کاری می چسبد. در صورت نیاز به لحیم کاری، فتیله را کنترل کنید و فشار را کاهش دهید.
• کاهش کرنش و مسیریابی:به قیطان یک انحنای ملایم بدهید. از چین های تیز خودداری کنید. از ساییده شدن قیطان بر روی لبه ها جلوگیری کنید. اگر قیطان حرکت می‌کند، باید به نرمی حرکت کند، نه خراشیده، پیچ خورده یا شلاق.

یک قانون ساده: قیطان باید عنصر انعطاف پذیر باشد، نه نقطه پایان. اگر مفصل شما به لولا تبدیل شود، دچار ترک های خستگی و رشد مقاومت خواهید شد.

بررسی و تایید عملی

برای تأیید اینکه آیا Copper Braid کار خود را انجام می دهد یا خیر، نیازی به آزمایشگاه ندارید. این بررسی‌های عملی اغلب مشکلات را زودتر تشخیص می‌دهند:

• بررسی مقاومت (خط پایه):مقاومت اتصال به اتصال را پس از نصب اندازه گیری کنید، سپس پس از لرزش یا چرخه حرارتی دوباره بررسی کنید.
• بررسی دما (تحت بار):اگر قیطان دارای جریان است، سیستم را اجرا کنید و به دنبال نقاط داغ در خرطوم ها و سطوح تماس باشید.
• بازرسی بصری:به دنبال تیره شدن، اکسیداسیون مایل به سبز، رشته های شکسته یا سخت افزار شل شده باشید.
• تست تکان دادن:با خاموش کردن برق و انجام مراحل ایمن، به آرامی مونتاژ را خم کنید و ببینید آیا مفصل از نظر مکانیکی پایدار است یا خیر.

اگر مقاومت به مرور زمان به سمت بالا رفت، آن را به عنوان یک هشدار اولیه در نظر بگیرید. قیطان به ندرت "به طور ناگهانی از کار می افتد" - تا زمانی که سیستم غیر قابل اعتماد شود، تحلیل می رود.

اشتباهات رایج و رفع آسان

• اشتباه:استفاده از قیطانی که خیلی باریک است، زیرا "مناسب" است.
  رفع:اندازه برای چرخه فعلی و وظیفه. اگر فضا تنگ است، چند بافته را به صورت موازی یا با هندسه متفاوت در نظر بگیرید.
• اشتباه:لحیم کاری بیش از حد و تبدیل قیطان به یک نوار سفت و سخت.
  رفع:روش‌های ختم یا ختم کنترل‌شده را ترجیح دهید و کاهش فشار را اضافه کنید.
• اشتباه:چسباندن روی رنگ، اکسید یا سطوح آلوده.
  رفع:سطح را به درستی آماده کنید و در صورت نیاز پس از مونتاژ از آن محافظت کنید.
• اشتباه:قیطان های بلند و حلقه ای که مانند آنتن عمل می کنند.
  رفع:آن را کوتاه، مستقیم و از نظر مکانیکی پشتیبانی کنید.
• اشتباه:نادیده گرفتن خوردگی در اتصالات فلزی غیر مشابه.
  رفع:از سخت‌افزار، پوشش‌ها و حفاظت مفصلی مناسب با محیط استفاده کنید.

موارد استفاده معمولی و مطابقت با قیطان راست

قیطان مسی در بسیاری از صنایع خود را نشان می دهد زیرا ترکیب خاصی از نیازهای الکتریکی و مکانیکی را برطرف می کند. در اینجا موارد استفاده متداول و مواردی که باید در اولویت قرار گیرند آورده شده است:

• کابینت های کنترلی و محفظه ها:اتصال قابل اعتماد برای درها و پانل های قابل جابجایی را در اولویت قرار دهید. تسمه های مسطح قیطانی مسی با تیغه های محکم رایج هستند.
• اتوماسیون و رباتیک:عمر انعطاف پذیر و کاهش فشار را در اولویت قرار دهید. چرخه‌های حرکتی مسیریابی ضعیف را بیشتر از آنچه اکثر مردم انتظار دارند مجازات می‌کنند.
• الکترونیک قدرت (اینورتر، درایو، یو پی اس):ظرفیت فعلی و پایداری حرارتی را اولویت بندی کنید. بررسی دما تحت بار عملیاتی واقعی
• آستین محافظ کابل:پوشش ثابت و تکنیک خاتمه مناسب را در اولویت قرار دهید. یک آستین عالی با اتصال انتهایی ضعیف نتایج ثابتی را به همراه نخواهد داشت.
• مخابرات و ابزار دقیق:اتصالات کم صدا و پایداری را که در طول زمان جابجا نمی شوند، اولویت دهید.

هنگامی که Copper Braid را تهیه می کنید، مفیدترین تامین کنندگان در مورد محیط، حرکت، جریان و روش خاتمه می پرسند - زیرا این جزئیات تعیین می کند که آیا قیطان رفتار خواهد کرد یا خیر. مانند یک راه حل طولانی مدت یا یک مورد تعمیر و نگهداری مکرر.

سوالات متداول

1) آیا قیطان مس قلع شده همیشه بهتر از مس خالی است؟

نه همیشه. قیطان مسی قلع‌شده برای مقاومت در برابر خوردگی عالی است و کار با آن در روش‌های مونتاژ خاصی آسان‌تر است. مس لخت می تواند در محیط های تمیز و خشک که در آن خطر اکسیداسیون کم است و حداکثر رسانایی اولویت است ایده آل باشد.

2) چرا قیطان مسی من در انتها داغ می شود؟

انتهای داغ معمولاً به مقاومت بالا در انتهای پایان اشاره می کند: چین خوردگی ضعیف، سطوح آلوده، سخت افزار شل یا اتصالی که برای جریان خیلی کوچک است. قبل از سرزنش قیطان، ابتدا ختم را برطرف کنید.

3) آیا Copper Braid می تواند جایگزین سیم زمین استاندارد شود؟

قیطان مسی زمانی بهترین است که به انعطاف‌پذیری، ناحیه اتصال گسترده یا بند محکمی که از حرکت دوام می‌آورد نیاز دارید. برای اجرای ایستا و محافظت شده، یک هادی استاندارد ممکن است ساده تر باشد. بسیاری از سیستم‌ها از هر دو استفاده می‌کنند - هر جایی که منطقی باشد.

4) قیطان زمینی چقدر باید کوتاه باشد؟

به همان اندازه عملی کوتاه است و در عین حال امکان حرکت و مسیریابی ایمن را فراهم می کند. طول اضافی می تواند ناحیه حلقه ناخواسته و فلاپی مکانیکی را اضافه کند. یک منحنی ملایم بهتر از یک حلقه بلند است.

5) بزرگترین اشتباه نصب با Copper Braid چیست؟

با آن مانند "فقط یک تکه مس" رفتار کنید و کیفیت پایان و آماده سازی سطح را نادیده بگیرید. مفصل سیستم است. اگر مفصل ناپایدار باشد، عملکرد تغییر می کند و شکست ها به دنبال خواهد داشت.

6) چگونه از ترک خوردگی ناشی از خستگی در تسمه متحرک جلوگیری کنم؟

شلی ایجاد کنید، از خم شدن تیز خودداری کنید، از تبدیل شدن قسمت انتهایی به لولا جلوگیری کنید و از مالش روی لبه ها جلوگیری کنید. اگر حرکت مکرر است، ساختاری را انتخاب کنید که برای خم شدن مکرر باشد و کاهش فشار را اضافه کنید.

7) آیا Copper Braid می تواند به مسائل تداخل کمک کند؟

بله - وقتی به عنوان یک بند اتصال یا یک آستین محافظ با مسیریابی و خاتمه صحیح استفاده می شود. اگر نویز ادامه داشت، طرح کامل زمین را بررسی کنید و مطمئن شوید که اتصالات کوتاه، تمیز و ثابت هستند.

مرحله بعدی

قیطان مسی زمانی بهترین کار را انجام می دهد که مانند یک جزء طراحی شده با آن رفتار شود - انتخاب شده برای محیط، اندازه برای کار، و با دقت خاتمه داده شود. این کار را انجام دهید، و زمینی پایدار، نویزهای شگفت‌انگیز کمتر و تعمیر و نگهداری «چرا دوباره شکست می‌خورد» به مراتب کمتر خواهد بود.

اگر در حال انتخاب Copper Braid برای تسمه های اتصال به زمین، آستین های محافظ یا اتصالات انعطاف پذیر سفارشی هستید و می خواهید یک توصیه بر اساس جزئیات برنامه واقعی خود داشته باشید، Dongguan Quande Electronics Co.,Ltd. می تواند از تطبیق مشخصات و گزینه های تولید پشتیبانی کند—با ما تماس بگیریدبرای بحث در مورد نیازهای خود و دریافت راه حلی متناسب با شرایط نصب شما.
