چرا انتخاب سیم زمینی ایمنی، قابلیت اطمینان و عملکرد نویز را تعیین می کند؟

چکیده

A سیم زمینتا زمانی که مشکلی پیش نیاید به راحتی قابل چشم پوشی است: تنظیم مجدد تجهیزات غیرمنتظره، تداخلی که سیگنال ها را خراب می کند، محفظه های سوزن سوزن، بازرسی های ناموفق، یا (بدترین حالت) خطر شوک و آتش سوزی. این راهنما نحوه عملکرد سیم‌های زمین را در سیستم‌های واقعی، آنچه که معمولاً باعث مشکلات اتصال به زمین می‌شود و نحوه انتخاب سیم زمین متناسب با محدودیت‌های الکتریکی، مکانیکی و محیطی شما را توضیح می‌دهد. در طول مسیر، چک‌لیست‌های عملی، جدول مقایسه هادی‌های زمین معمولی، و نکات نصب ثابت شده را دریافت خواهید کرد. اگر در حال ارزیابی محصولات اتصال به زمین بافته شده یا ایجاد یک استراتژی اتصال به زمین برای یک ماشین، پانل، وسیله نقلیه یا محفظه هستید، با مراحل بعدی واضح تر را ترک خواهید کرد. برای تولید کنندگان و تیم های پروژه،Dongguan Quande Electronics Co.,Ltd.از انتخاب و سفارشی سازی هادی زمین پشتیبانی می کند تا طراحی شما از نمونه اولیه تا تولید به طور مداوم انجام شود.

فهرست مطالب

• طرح کلی
• کاری که یک سیم زمین در واقع انجام می دهد
• نقاط درد مشتری مشکلات پایه ایجاد کنید
• نحوه انتخاب سیم زمین مناسب
• انواع رایج هادی زمین و زمان استفاده از آنها
• ملاحظات اندازه گیری که از شکست های غافلگیرکننده جلوگیری می کند
• روش های نصب که باعث ایجاد یا شکستن زمین می شود
• اشتباهات رایج و نحوه اجتناب از آنها
• نحوه بررسی کیفیت زمین در میدان
• سوالات متداول
• مراحل بعدی

طرح کلی

1. هدف سیم زمین در ایمنی و یکپارچگی سیگنال
2. علائم اتصال ضعیف به زمین و علت وقوع آنها
3. چارچوب انتخابی که بار الکتریکی، رفتار فرکانس و محیط را پوشش می دهد
4. مقایسه تسمه های بافته، سیم های رشته ای و شینه ها
5. جزئیات نصب که باعث کاهش مقاومت و جلوگیری از شل شدن می شود
6. روش های تأیید و بررسی های پذیرش عملی
7. سوالات متداول و راهنمایی منبع

کاری که یک سیم زمین در واقع انجام می دهد

عبارت "سیم زمین" برای چندین کار استفاده می شود، و مخلوط کردن آنها جایی است که بسیاری از پروژه ها با مشکل مواجه می شوند. در اکثر برنامه ها، سیم زمین از یک یا چند مورد از این عملکردها پشتیبانی می کند:

• مسیر خطای ایمنی: اگر هادی برق با یک محفظه فلزی تماس پیدا کند، مسیر زمین به انتقال جریان خطا کمک می کند تا دستگاه های حفاظتی بتوانند به سرعت خاموش شوند.
• پیوند برابر پتانسیل: اتصال قطعات فلزی به طوری که تقریباً در پتانسیل یکسان باقی بمانند، ولتاژ لمسی را کاهش می‌دهد و خطر ایجاد قوس را به حداقل می‌رساند.
• کنترل نویز و پایداری مرجع: یک اتصال زمین خوب می تواند تداخل الکترومغناطیسی را با ارائه یک مسیر برگشت کنترل شده و کاهش امپدانس در فرکانس های مربوطه کاهش دهد.
• رعد و برق و انحراف موج: در برخی از سیستم‌ها، هادی‌های زمین به مسیریابی ایمن گذرگاه‌های پرانرژی کمک می‌کنند (اغلب به‌عنوان بخشی از یک استراتژی اتصال و موج گسترده‌تر).

به کلمه توجه کنیدامپدانس، نه تنها مقاومت. بسیاری از مشکلات اتصال به زمین در فرکانس‌های بالاتر ظاهر می‌شوند، جایی که هادی که در یک متر اصلی «خوب» به نظر می‌رسد، همچنان به دلیل اندوکتانس، طول و هندسه اتصال، بد رفتار می‌کند. به همین دلیل است که شکل فیزیکی یک هادی زمین می تواند به اندازه سطح مقطع آن اهمیت داشته باشد.

نقاط درد مشتری مشکلات پایه ایجاد کنید

اگر تا به حال سیستمی را پشت سر گذاشته اید که در یک تست نیمکت گذرانده اید اما در یک کارخانه، وسیله نقلیه یا نصب در فضای باز شکست خورده اید، اتصال زمین اغلب بخشی از داستان است. در اینجا رایج ترین نقاط درد مشتری که در سیستم های صنعتی و الکترونیکی می بینیم آورده شده است:

• تنظیم مجدد تصادفی و خطاهای غیر قابل توضیح: اتصالات اتصال زمین متناوب می تواند تغییر ولتاژ ایجاد کند که الکترونیک کنترل را گیج کند.
• EMI که از بین نمی رود: محافظ و فیلترها نمی توانند به طور کامل مسیر برگشت ضعیف یا اتصال با امپدانس بالا بین محفظه ها را جبران کنند.
• بازرسی های ناموفق یا تأخیر در انطباق: اتصال ناکافی، خاتمه نادرست، یا مستندات ضعیف می تواند منجر به کار مجدد و لغزش برنامه شود.
• گرم شدن بیش از حد در نقاط اتصال: یک مشکل تماس "کوچک" تحت شرایط جریان خطا یا موج مکرر به نقطه داغ تبدیل می شود.
• خوردگی و سست شدن: محیط‌های بیرونی، دریایی، مرطوب یا شیمیایی می‌توانند اتصالات را سریع‌تر از آنچه تیم‌ها انتظار دارند تخریب کنند.
• سردرد مجمع: سیم هایی که خیلی سفت، خیلی کوتاه یا مستعد خستگی هستند می توانند تولید را ناسازگار کنند.

خبر خوب این است که بیشتر این موارد قابل پیشگیری هستند. نکته کلیدی این است که زمین را به عنوان یک مشکل طراحی مکانیکی و الکتریکی تلقی کنیم، نه یک فکر بعدی.

نحوه انتخاب سیم زمین مناسب

یک فرآیند انتخاب قابل اعتماد با محدودیت های واقعی شما شروع می شود، نه فقط با توضیح کاتالوگ. از این چارچوب استفاده کنید:

1) کار زمین را تعریف کنید

• آیا در درجه اول اتصال ایمنی، کنترل نویز، کنترل موج یا ترکیبی از آن است؟
• آیا اتصال محفظه به محفظه، اتصال درب، اتصال پانل یا خاتمه محافظ کابل است؟

2) تقاضاهای الکتریکی را ترسیم کنید

• انتظارات فعلی خطا: رفتار دستگاه محافظ به یک مسیر با امپدانس کم بستگی دارد.
• رفتار فرکانس: برای نویز و EMI، هادی‌های کوتاه‌تر و پهن‌تر اغلب بهتر از هادی‌های باریک‌تر و طولانی‌تر عمل می‌کنند.
• چرخه وظیفه: نوسانات گاه به گاه با اشتراک گذاری مداوم جریان متفاوت است.

3) با واقعیت مکانیکی مطابقت دهید

• آیا خم می شود (درها، لولاها، لرزش، روباتیک)؟ اگر بله، یک هادی اتصال زمین انعطاف پذیر بسیار مهم است.
• فضا تنگ است؟ آیا شعاع خمش مکرر مورد نیاز است؟
• آیا نصاب ها به درستی به بست های گشتاور دسترسی ثابتی خواهند داشت؟

4) محیط زیست را در نظر بگیرید

• رطوبت، اسپری نمک، مواد شیمیایی، دمای بالا، قرار گرفتن در معرض اشعه ماوراء بنفش، یا آلودگی روغن می تواند انتخاب مواد را تغییر دهد.
• اگر احتمال خوردگی وجود داشته باشد، عملیات سطح و سخت افزار اتصال به اندازه مواد رسانا اهمیت دارند.

5) در مورد استراتژی خاتمه زودتر تصمیم بگیرید

• پایانه های حلقه، بند، زبانه های جوش، اتصالات گل میخ، یا اتصال به سبک گیره، هر کدام ساختار هادی متفاوتی را می طلبد.
• ثبات در خاتمه برابر است با ثبات در عملکرد.

اگر سورپرایز کمتری در تولید می‌خواهید، قبل از نهایی کردن نقشه‌های مهار، این تصمیمات را قفل کنید. Dongguan Quande Electronics Co.,Ltd. اغلب با تأیید تناسب، انعطاف پذیری و سازگاری با خاتمه قبل از تولید انبوه، از تیم ها پشتیبانی می کند.

انواع رایج هادی زمین و زمان استفاده از آنها

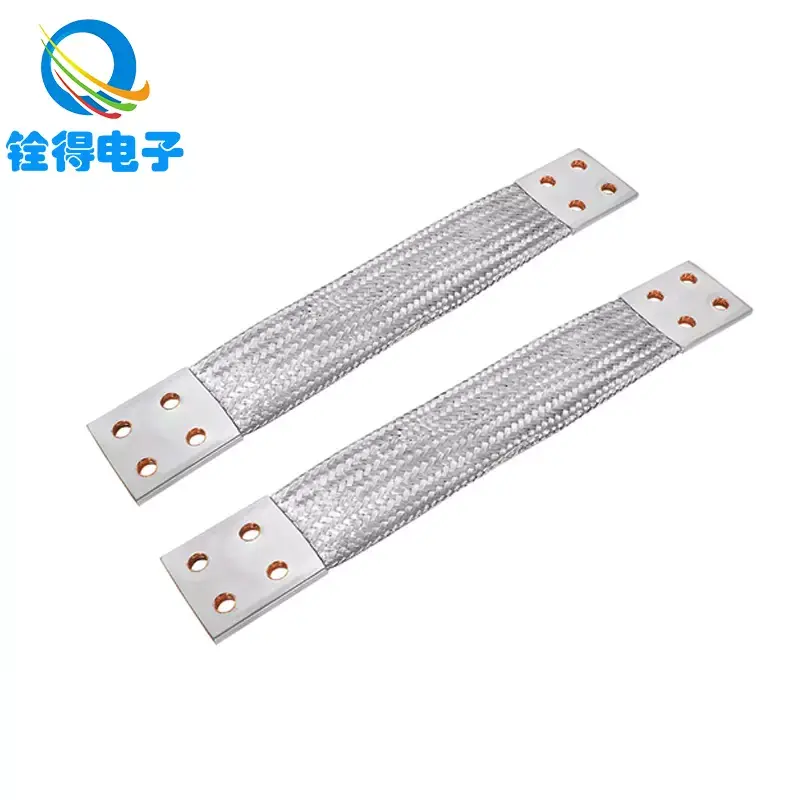

برای بسیاری از کابینت های صنعتی، "بهترین" انتخاب ترکیبی است: میله اتصال در پانل، تسمه های بافته شده کوتاه برای درها و قطعات متحرک، و هادی های رشته ای با انتهای خوب برای اتصالات ثابت.

ملاحظات اندازه گیری که از شکست های غافلگیرکننده جلوگیری می کند

سایز بندی فقط «بزرگتر بهتر» نیست. بزرگی بیش از حد می تواند سفتی، مشکلات مونتاژ و خستگی ایجاد کند. کوچک کردن اندازه می تواند بیش از حد گرم شود، پاکسازی دستگاه محافظ با شکست مواجه شود یا مراجع ناپایدار ایجاد کند. این اصول را در نظر داشته باشید:

• ضربان کوتاه تر ضخیم تر استبرای بسیاری از مسائل مربوط به نویز کاهش طول اغلب عملکرد را بیشتر از افزایش سطح مقطع بهبود می بخشد.
• گسترده تر می تواند دور ضرب و شتمدر فرکانس های بالاتر تسمه های بافته شده صاف در صورت نصب صحیح می توانند امپدانس را کاهش دهند.
• منطقه اتصال مهم است. یک هادی ضخیم روی یک وصله تماس کوچک هنوز هم می تواند عملکرد ضعیفی داشته باشد.
• رویدادهای حرارتی و خطا متفاوت هستند. یک هادی می تواند از یک پالس کوتاه خطا جان سالم به در ببرد، اما در اثر نوسانات مکرر یا گرمایش در یک اتصال بد از کار بیفتد.

اگر طرح شما باید یک کد الکتریکی یا استاندارد صنعتی خاص را داشته باشد، از روش اندازه‌گیری استاندارد به عنوان خط پایه استفاده کنید، سپس الزامات مکانیکی و محیطی را در بالا قرار دهید. در صورت شک، خاتمه و نصب را به عنوان موارد طراحی درجه یک تلقی کنید، نه «جزئیات نصب کننده».

روش های نصب که باعث ایجاد یا شکستن زمین می شود

اکثر خرابی های زمین در رابط ها اتفاق می افتد. هادی به ندرت مشکل ساز است. اتصال معمولاً وجود دارد. این شیوه ها به طور چشمگیری نتایج را بهبود می بخشد:

در جایی که نیاز به اتصال است از تماس تمیز فلز به فلز استفاده کنید

• رنگ، آنودایز یا پوشش ها را در نقطه اتصال جدا کنید مگر اینکه سخت افزار طوری طراحی شده باشد که پوشش ها را به طور قابل اعتماد سوراخ کند.
• برای حفظ فشار تماس در طول زمان از واشرهای مناسب یا سخت افزار اتصال استفاده کنید.

شل شدن تحت ارتعاش را کنترل کنید

• از روش های قفل سازگار با سخت افزار و محیط خود استفاده کنید.
• گشتاور ثابت را اعمال کنید و آن را برای تولید مستند کنید.

طول را به حداقل برسانید و از حلقه ها اجتناب کنید

• هادی های زمین را تا حد امکان کوتاه و مستقیم کنید.
• از حلقه‌های بزرگی که می‌توانند مانند آنتن تداخل ایجاد کنند، اجتناب کنید.

به جای اینکه امیدوار باشید حرکت نکند، برای حرکت طراحی کنید

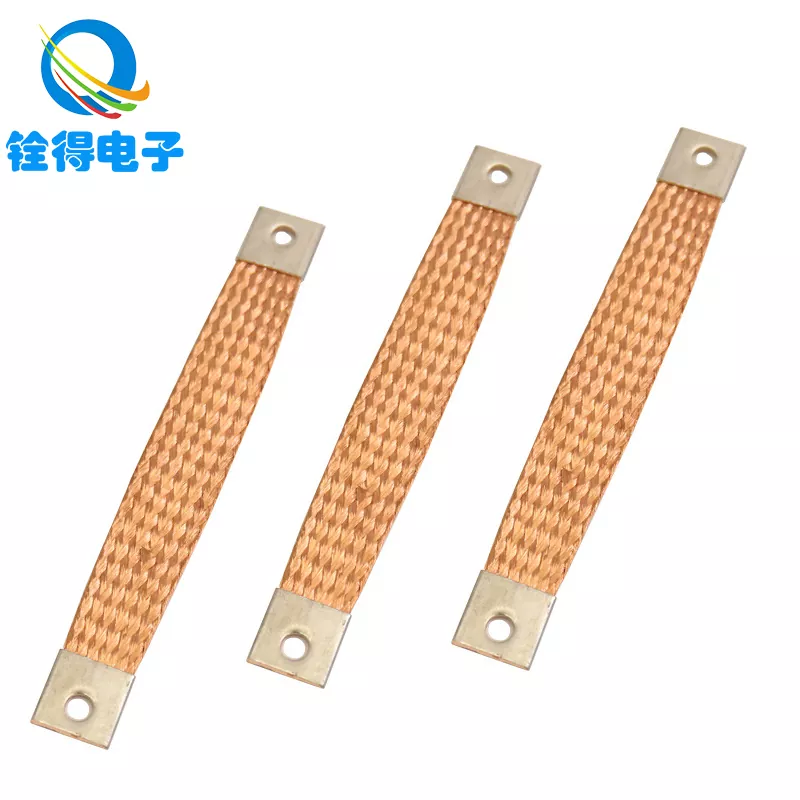

• برای درها، لولاها و مجموعه های ارتعاشی، یک تسمه زمین بافته شده با کشش مناسب اغلب از یک سیم سفت و سخت دوام می آورد.
• به شعاع خمش احترام بگذارید و مطمئن شوید که تسمه یا سیم نقطه توقف مکانیکی نیست.

استاندارد کردن پایانه ها

• یک سبک خاتمه انتخاب کنید و آن را به طور مداوم در سراسر بیلدها اعمال کنید.
• کیفیت چین، تناسب لنگه و آماده سازی سطح تماس باید فرآیندهای کنترل شده باشد.

اشتباهات رایج و نحوه اجتناب از آنها

• استفاده از پیگتیل های بلند برای سپرهاکه عملکرد فرکانس بالا را تضعیف می کند. پیوندهای محافظ را کوتاه نگه دارید و در صورت لزوم، رویکردهای گیره را در نظر بگیرید.
• تکیه بر تماس شاسی از طریق رنگ. اگر نمی توانید تماس فلزی را تضمین کنید، تصور نکنید که وجود دارد.
• اختلاط فلزات بدون برنامه ریزی. فلزات غیر مشابه به علاوه رطوبت می توانند خوردگی را تسریع کرده و مقاومت را افزایش دهند.
• نادیده گرفتن چسباندن درب. اگر درب به یک صفحه شناور پر سر و صدا تبدیل شود، یک زمین پانل عالی کمکی نمی کند.
• خم شدن بیش از حد یک هادی سفت. خستگی ناشی از ارتعاش واقعی است. هادی طراحی شده برای حرکت را انتخاب کنید.
• تست فقط با یک بوق تداوم اولیه. تداوم با یک پیوند قوی و کم امپدانس در شرایط واقعی برابر نیست.

نحوه بررسی کیفیت زمین در میدان

تأیید باید با ریسک مطابقت داشته باشد. برای اتصال ساده، بررسی مقاومت کم می تواند مفید باشد. برای سیستم های حساس، ممکن است به روش های اضافی نیاز داشته باشید. گزینه های عملی عبارتند از:

• بازرسی بصری: حذف پوشش، نوع سخت افزار و اینکه هادی کرنش نشده باشد را تأیید کنید.
• اندازه گیری مقاومت کم: سطح اتصال را با ابزاری که برای کارهای کم اهم مناسب است اندازه گیری کنید، نه تنها با یک مولتی متر پایه.
• تست تکان دادن: هنگام نظارت بر رفتار متناوب، درها یا مهارها را با دقت حرکت دهید.
• بررسی حرارتی تحت بار: نقاط داغ اغلب مفاصل با مقاومت بالا را نشان می دهند.
• اعتبار سنجی علائم نویز: اگر هدف از اتصال زمین برای کاهش تداخل است، با اندازه‌گیری‌های قبل و بعد که با شرایط عملیاتی واقعی شما مطابقت دارد تأیید کنید.

اگر سیستم شما از نظر ایمنی حیاتی است، کدهای الکتریکی قابل اجرا و روش‌های تست سازمانی را دنبال کنید. این مقاله راهنمایی های مهندسی کلی را ارائه می دهد، اما معیارهای پذیرش نهایی باید با صنعت و تعهدات شما مطابقت داشته باشد.

سوالات متداول

• آیا سیم زمین با سیم نول یکی است؟
  خیر. در بسیاری از سیستم ها، خنثی جریان برگشتی را در طول عملیات عادی حمل می کند، در حالی که هادی زمین برای اتصال ایمنی و شرایط خطا در نظر گرفته شده است. آنها نقش های مختلفی را ایفا می کنند و در طراحی و نصب با آنها متفاوت رفتار می شود.
• چه زمانی باید به جای سیم معمولی از تسمه زمین بافته شده استفاده کنم؟
  تسمه های بافته اغلب برای اتصال قطعات متحرک، محیط های ارتعاشی یا اتصالات کوتاه، عریض و کم امپدانس که از کنترل نویز پشتیبانی می کنند، ترجیح داده می شوند. آنها همچنین می توانند اتصال درب و اتصال محفظه را در زمانی که خم شدن اجتناب ناپذیر است قابل اطمینان تر کنند.
• آیا سیم زمین ضخیم تر همیشه تداخل را کاهش می دهد؟
  نه همیشه. کاهش طول، بهبود ناحیه اتصال، و استفاده از هندسه ای که امپدانس را کاهش می دهد، می تواند بیشتر از افزایش سطح مقطع باشد، به خصوص برای نویز با فرکانس بالاتر.
• چرا سیستم من هنوز نویز دارد با وجود اینکه همه چیز تداوم دارد؟
  تداوم فقط ثابت می کند که مسیری رسانا وجود دارد. مشکلات نویز اغلب به امپدانس در فرکانس های عملیاتی، هندسه پیوند ضعیف، پیگتیل های بلند یا پایانه های محافظ ناسازگار مربوط می شود.
• چه چیزی باعث می شود اتصالات زمین در طول زمان از کار بیفتند؟
  علل شایع شامل شل شدن ارتعاش، خوردگی، آماده‌سازی ضعیف سطح، تسکین ناکافی فشار، و ناسازگاری چروک شدن یا کیفیت لگ است. قرار گرفتن در معرض محیطی می تواند همه اینها را تسریع کند.
• چگونه می توانم زمینه سازی را در تولید سازگارتر کنم؟
  سخت افزار و پایانه ها را استاندارد کنید، مشخصات گشتاور را تعریف کنید، آماده سازی سطح را کنترل کنید، و هادی هایی را انتخاب کنید که متناسب با فرآیند مونتاژ باشند. سازگاری به همان اندازه که مربوط به کنترل فرآیند است به انتخاب هادی مربوط می شود.
• آیا می توانم هادی های زمین را برای محفظه یا مهار خود سفارشی کنم؟
  بله. بسیاری از تولید کنندگان طول های سفارشی، ساختارهای قیطانی و گزینه های خاتمه را ارائه می دهند. اگر فضای تنگ، حرکت یا محدودیت های خوردگی دارید، سفارشی سازی اغلب دوباره کاری را کاهش می دهد و قابلیت اطمینان را بهبود می بخشد.

مراحل بعدی

اگر با EMI غیرقابل توضیح، رفتار ناسازگار تجهیزات، مشکلات اتصال درب یا نقاط اتصال به زمین که خورده یا شل می‌شوند، سر و کار دارید، سیم زمین را به عنوان یک وسیله جانبی تلقی نکنید. با آن مانند یک قطعه طراحی شده با الزامات الکتریکی، مکانیکی و محیطی رفتار کنید.

اگر می‌خواهید در انتخاب سبک هادی زمین، تعریف گزینه‌های خاتمه یا مطابقت با محدودیت‌های انعطاف‌پذیری و نصب کمک کنید، Dongguan Quande Electronics Co.,Ltd. می تواند نیازهای ارزیابی و تولید شما را پشتیبانی کند. جزئیات برنامه و نقشه های خود را به اشتراک بگذارید، و ما یک راه حل عملی زمینی را توصیه می کنیم که می توانید به طور مکرر و با اطمینان بسازید-با ما تماس بگیریدبرای شروع
