چرا سیم های بافته مسی بیش از آنچه فکر می کنید اهمیت دارند؟

چکیده

سیم های بافته مسیساده به نظر می رسند - بسیاری از رشته های ریز به صورت نواری صاف یا لوله ای بافته شده اند - اما آنها در تقاطع می نشینند. عملکرد الکتریکی و واقعیت مکانیکی اگر تا به حال دیده اید که تسمه اتصال به زمین پس از ماه ها لرزش به هم بخورد، کابینت داغ را تماشا کنید. در نقطه اتصال، یا تعقیب مسائل متناوب EMI که در طول بازرسی "ناپدید می شوند"، علت اصلی اغلب در انتخاب بافته است. روش پایان و کیفیت تماس سطحی

در این راهنما، می آموزید که چه چیزی مس بافته شده را از هادی های جامد متفاوت می کند، چگونه ساختار قیطان را با مورد استفاده خود مطابقت دهید. در خرید چه چیزی درخواست کنیم (بنابراین حدس نمی زنید) و چگونه از رایج ترین اشتباهات نصب که یک قیطان خوب را به یک قیطان تبدیل می کند اجتناب کنید. اتصال بد

فهرست مطالب

طرح کلی

1. نقاط درد دنیای واقعی را به الزامات قیطان ترجمه کنید
2. ساختار قیطان و اینکه چرا رفتار آن متفاوت از سیم جامد است را بدانید
3. آبکاری، هندسه و پایان را بر اساس محیط و حرکت انتخاب کنید
4. از یک چک لیست ساده مشخصات برای کاهش رفت و آمد تامین کنندگان استفاده کنید
5. برای حفظ مقاومت پایین و قابلیت اطمینان بالا، به درستی نصب کنید

سیم های بافته مسی چه مشکلاتی را حل می کنند؟

اکثر خریداران با این فکر شروع نمی کنند که «من نیاز دارمسیم های بافته مسی" آنها با یک مشکل شروع می کنند:

• لرزش و حرکت:خستگی هادی های جامد قیطان ها خم می شوند و فشار را در بسیاری از رشته ها توزیع می کنند.
• قابلیت اطمینان زمین و اتصال:یک قیطان وقتی به درستی نصب و خاتمه می‌یابد، می‌تواند مسیری با امپدانس کم ایجاد کند.
• نقاط داغ در نقاط اتصال:ناحیه تماس ضعیف، گیره/ چین خوردگی نادرست، یا قیطان کم اندازه می تواند گرما را متمرکز کند.
• مشکلات EMI و نویز:در زمینه‌های زمینی/پیوندی و محافظ خاصی، بافته‌ها به مدیریت مسیرهای تداخل فرکانس بالا کمک می‌کنند.
• محیط های خورنده یا مرطوب:پرداخت نادرست سطح می تواند اکسید شود، مقاومت را افزایش داده و باعث خطاهای متناوب شود.
• سردرگمی تدارکات:"عرض قیطان" به تنهایی عملکرد را تعریف نمی کند. ساخت و ساز و خاتمه به همان اندازه اهمیت دارد.

سیم های بافته مسی چیست و چگونه ساخته می شوند؟

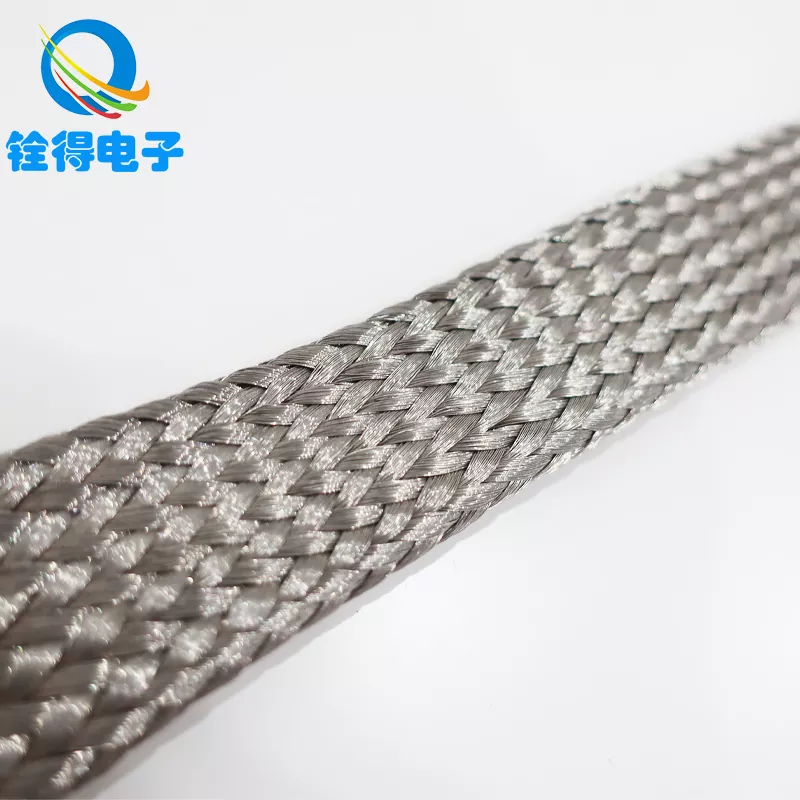

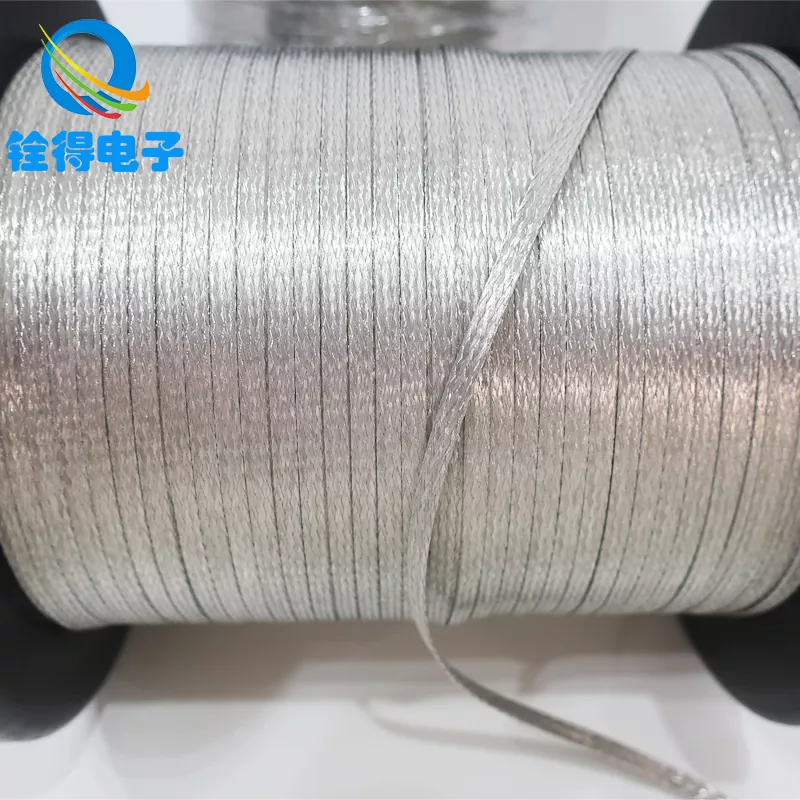

سیم های بافته مسیاز چندین رشته مسی ظریف بافته می شوند. این ساختار دو مزیت عملی ایجاد می کند:انعطاف پذیری(بافته بدون تمرکز تنش در یک نقطه حرکت می کند) وافزونگی(بسیاری از رشته ها جریان و بار را به اشتراک می گذارند).

اما "بافته" یک چیز نیست. در اینجا متغیرهای اصلی ساخت و ساز هستند که عملکرد را تغییر می دهند:

• قطر و تعداد رشته:رشته های ظریف تر معمولاً بهتر خم می شوند. رشته های بیشتر می توانند جریان را به اشتراک بگذارند و دوام را بهبود بخشند.
• مدل قیطان و پوشش:قیطان های تنگ تر اغلب شکل و تماس بهتری دارند. قیطان های شل تر می توانند انعطاف پذیرتر باشند اما ممکن است از نظر مکانیکی مقاومت کمتری داشته باشند.
• شکل:نوارهای صاف برای تسمه های زمین رایج هستند. قیطان های لوله ای را می توان به عنوان آستین یا محافظ قابل گسترش در ساختمان های خاص استفاده کرد.
• پرداخت سطح:مس لخت در مقابل گزینه های آبکاری شده (اغلب برای ملاحظات مقاومت در برابر خوردگی و لحیم کاری انتخاب می شوند).
• روش خاتمه:چین خوردگی، جوشکاری، لحیم کاری، یا رابط های گیره پیچ - این جایی است که بسیاری از خرابی ها متولد می شوند.

نکته: اگر تأمین‌کننده شما فقط «عرض» و «طول» را می‌پرسد، احتمالاً به سمت انتظارات ناسازگار پیش می‌روید. یک فروشنده خوب در مورد محیط، حرکت و خاتمه بحث خواهد کرد.

کجا باید از آنها استفاده کنید (و کجا نباید استفاده کنید)؟

سیم های بافته مسیمعمولاً زمانی انتخاب می‌شوند که اتصال باید جریان داشته باشد (یا یک مسیر اتصال با امپدانس کم ایجاد کند) در حالی که همچنین کنترل حرکت یا لرزش

نحوه انتخاب قیطان مناسب

اگر می‌خواهید روشی مناسب برای تدارکات برای تعیین مشخصات داشته باشیدسیم های بافته مسی، از این چک لیست گام به گام استفاده کنید. علائم کثیف را به نیازهای واضح تبدیل می کند.

• شغل را تعریف کنید:تسمه اتصال به زمین / اتصال، کانکتور انعطاف پذیر، آستین محافظ، یا پیوند حامل جریان.
• برآورد تقاضای برق:سطح فعلی، چرخه کار، و افزایش دمای قابل قبول (از حدس زدن خودداری کنید - از داده های سیستم خود استفاده کنید).
• واقعیت مکانیکی را شرح دهید:چرخه های ارتعاش ثابت، خم شدن گاه به گاه، حرکت لولا یا چرخه های انبساط حرارتی.
• انتخاب شکل:قیطان تخت برای تسمه ها و چسباندن، قیطان لوله ای برای پوشش آستین یا قابل گسترش در مجموعه های خاص.
• سطح را برای محیط انتخاب کنید:هوای مرطوب/نمک، دودهای صنعتی، یا کابینت تمیز داخلی.
• جزئیات پایان قفل:نوع پیچ، اندازه پیچ و مهره، فاصله سوراخ ها، فرآیند چروک/جوشکاری، و اینکه آیا انتها به قلع یا فرول نیاز دارند.
• حفاظت از طرح:آستین های سایشی، لایه های عایق، یا کاهش فشار در صورتی که قیطان روی لبه های تیز ساییده شود.

جدول مقایسه گزینه های قیطان متداول

در زیر یک مقایسه عملی وجود دارد که می توانید آن را در یک RFQ کپی کنید. این بر تغییرات در دنیای واقعی تمرکز می کند، نه فقط آنچه در یک کاتالوگ متفاوت به نظر می رسد.

نکته حرفه ای: هنگام مقایسه تامین کنندگان، از آنها بخواهید جزئیات ساخت و ساز (قطر/تعداد رشته، پوشش قیطان و مشخصات پایان) را بیان کنند. "عرض معادل" عملکردی معادل نیست.

خریداران باید بررسی کیفیت و اسناد را درخواست کنند

اگر پروژه شما حساس است - الکترونیک قدرت، تجهیزات صنعتی، راه آهن، زیرسیستم های EV یا هر مسیر زمینی حیاتی برای ایمنی - درمانسیم های بافته مسیمانند یک جزء، نه یک کالا در اینجا یک لیست درخواست QA تمیز وجود دارد که بدون غلبه بر تامین کننده شما کار می کند:

• کنترل مواد ورودی:شرح درجه مس، شرح آبکاری (در صورت وجود)، و قابلیت ردیابی قطعه
• تایید الکتریکی:روش بررسی مقاومت/تداوم و معیارهای پذیرش (در هر طول یا هر مجموعه)
• اعتبار سنجی خاتمه:رکوردهای ارتفاع/عرض چین (در صورت چین خوردگی)، روش تست کشش و استاندارد بازرسی بصری
• کنترل ابعادی:تحمل عرض/ضخامت، تحمل فاصله سوراخ ها (در صورت مونتاژ با بند)
• مدارک انطباق:CoC/CoA در صورت نیاز، و بیانیه های انطباق با محیط زیست که توسط بازار شما درخواست شده است
• بسته بندی و جابجایی:محافظت در برابر پیچ خوردگی، آلودگی، و اکسیداسیون در طول حمل و نقل / ذخیره سازی

بهترین روش های نصب که از خرابی جلوگیری می کند

حتی بهترین هاسیم های بافته مسیدر صورت نصب مانند یک فکر قبلی ممکن است شکست بخورد. اینها اشتباهاتی است که باعث خطاهای متناوب می شود، گرمایش یا خرابی مکانیکی اولیه:

• سطوح تماس کثیف:رنگ، اکسیداسیون یا روغن مقاومت را افزایش می دهد. رابط فلز به فلز را آماده کنید.
• منطقه تماس کم اندازه:یک واشر کوچک روی یک بافته پهن می تواند یک نقطه داغ ایجاد کند. برای تماس کامل از سخت افزار مناسب استفاده کنید.
• خمیدگی های تند نزدیک انتهای انتهایی:خم شدن به سمت راست در قسمت کشش کنسانتره لوگ - یک انتقال ملایم و تسکین فشار ایجاد کنید.
• گشتاور سست در طول زمان:لرزش می تواند مفاصل را شل کند. از روش های قفل مناسب با طراحی خود استفاده کنید و در چرخه های تعمیر و نگهداری مجددا بررسی کنید.
• قرار گرفتن در معرض سایش:اگر قیطان روی لبه ساییده شد، یک آستین محافظ اضافه کنید یا آن را تغییر مسیر دهید.
• برنامه ریزی مسیر نادرست:تسمه ها را در صورت امکان کوتاه نگه دارید و از حلقه های غیر ضروری که امپدانس می افزایند خودداری کنید.

اگر حالت خرابی شما «در حین راه اندازی کار کرد اما بعداً خراب شد» است، رابط نصب را درمان کنید (آماده سازی سطح + گشتاور + سخت افزار + کاهش فشار) به عنوان بخشی از طراحی الکتریکی

کار با Dongguan Quande Electronics Co., Ltd.

اگر منبع یابی هستیدسیم های بافته مسیبرای تسمه های اتصال به زمین، پیوندهای اتصال یا اتصالات انعطاف پذیر، سریع ترین مسیر برای یک نتیجه قابل اعتماد، تامین کننده است. که هم «مهندسی» و هم «تدارکات» صحبت می کند.Dongguan Quande Electronics Co., Ltd.محصولات مسی بافته شده خود را حول نیازهای ساخت عملی قرار می دهد: ابعاد قابل تنظیم، انتخاب‌های بافته بر اساس برنامه و گزینه‌های مونتاژی که با محدودیت‌های نصب واقعی مطابقت دارند.

هنگامی که تماس بگیرید، اگر سه مورد را از قبل به اشتراک بگذارید، توصیه های بهتری (و بازبینی های کمتری) دریافت خواهید کرد:

• درخواست شما:تسمه زمین، اتصال دهنده انعطاف پذیر، بند اتصال، یا استفاده از قیطان به سبک آستین
• محیط شما:کابینت داخلی، گیاه مرطوب، هوای ساحلی، سطح ارتعاش
• طرح خاتمه شما:اندازه پیچ/فاصله سوراخ، نوع پیچ و اینکه آیا به انتهای از پیش مونتاژ شده نیاز دارید یا خیر

سوالات متداول

س: آیا سیم های بافته مسی بهتر از سیم های جامد برای اتصال زمین هستند؟

اغلب برای تسمه ها و باندهایی که حرکت می کنند یا می لرزند بله. انعطاف‌پذیری قیطان به جلوگیری از خستگی کمک می‌کند و اتصال را ثابت نگه می‌دارد، مشروط بر اینکه سطوح انتهایی و تماس به درستی انجام شوند.

س: آیا باید قیطان مسی لخت را انتخاب کنم یا قیطان مسی قلع شده؟

مس لخت می تواند در محیط های کنترل شده مقرون به صرفه باشد. در محیط‌های مرطوب یا خورنده خفیف، معمولاً یک روکش پوشش داده شده برای کمک به حفظ رفتار سطحی پایدار در طول زمان انتخاب می‌شود. بهترین انتخاب به نوردهی، چرخه های نگهداری و روش خاتمه بستگی دارد.

س: چه چیزی بیشتر اهمیت دارد: عرض قیطان یا ساخت قیطان؟

ساخت و ساز حداقل به اندازه عرض اهمیت دارد. تعداد/قطر رشته، سفتی بافت و کیفیت پایان اغلب دوام و پایداری مقاومت در دنیای واقعی را تعیین می‌کنند.

س: چرا تسمه های زمین گرم می شوند؟

گرمایش معمولاً به مقاومت در اتصال اشاره می کند - آماده سازی سطح ضعیف، سطح تماس کوچک، گشتاور شل یا سخت افزار نادرست. قیطان ممکن است خوب باشد. رابط مقصر است

س: چه چیزی را باید در یک RFQ برای سیم های بافته مسی لحاظ کنم؟

شامل کاربرد، طول، محدوده عرض/ضخامت (یا مقطع هدف)، محیط، توضیحات حرکت/ارتعاش، جزئیات پایانی (اندازه/فاصله سوراخ، شاخه‌ها) و هرگونه مستندات مورد نیاز.

بستن افکار

خریدسیم های بافته مسیزمانی که از برخورد با آنها مانند "فقط مس" دست بردارید و شروع به برخورد با آنها مانند رابط بین الکتریسیته و حرکت کنید، آسان می شود. محیط را تعریف کنید، پایانه را قفل کنید، کیفیت را تأیید کنید، و با رعایت فیزیک تماس نصب کنید - و از گرانترین نوع شکست جلوگیری خواهید کرد: شکست متناوب.
