آیا کابل زمینی ESD کلید کنترل استاتیکی قابل اعتماد در الکترونیک مدرن است؟

در عصری که تخلیه الکترواستاتیکی (ESD) می‌تواند بی‌صدا قطعات حساس الکترونیکی و خطوط تولید را خراب کند،کابل زمینی ESDبه عنوان یک وسیله محوری برای اطمینان از مسیرهای تخلیه ایمن می ایستد.

کابل زمینی ESD چیست و مشخصات کلید

تعریف و هدف

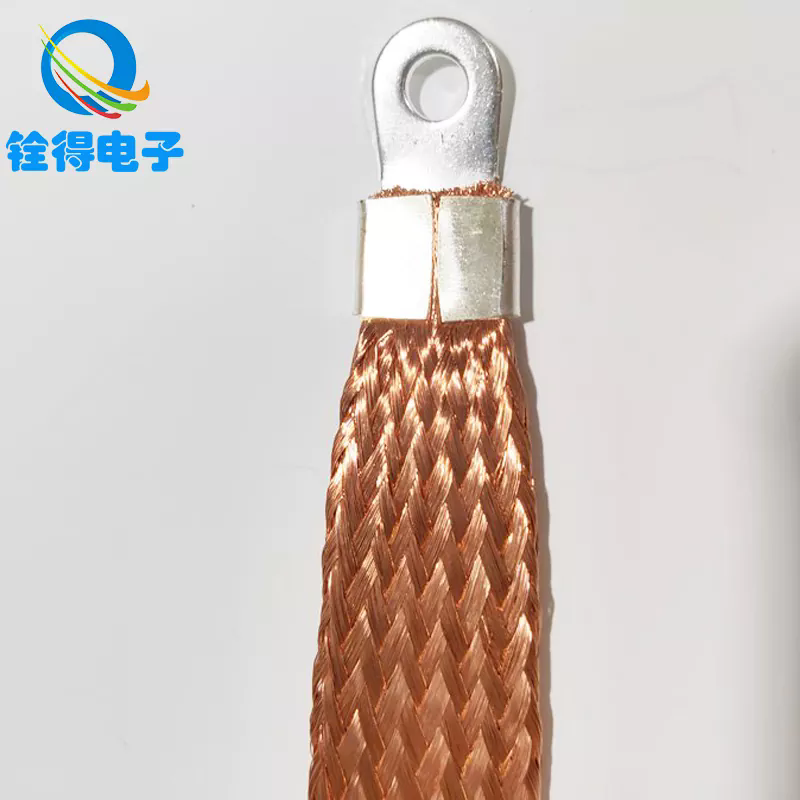

یککابل زمینی ESDکابل رسانایی است که میز کار، بند مچ، قاب یونیزر یا تشک ESD را به یک نقطه اتصال زمین مشخص وصل می‌کند. عملکرد آن فراهم کردن مسیری با مقاومت کم برای پراکنده کردن بارهای ساکن به صورت ایمن در زمین است و از رویدادهای تخلیه الکترواستاتیک کنترل نشده ای که می تواند به قطعات آسیب برساند یا باعث خرابی شود، جلوگیری می کند.

پارامترهای اصلی کابل زمینی ESD

در زیر یک جدول مشخصات استاندارد وجود دارد که پارامترهای معمولی مورد استفاده در انتخاب یا ارزیابی این کابل‌ها را نشان می‌دهد:

این پارامترها ممکن است بسته به محیط برنامه، هنجارهای نظارتی و نیازهای مشتری متفاوت باشد.

موضوع اصلی این مقاله

هدف اصلی در اینجا توضیح استچرا کابل زمینی ESD برای کنترل استاتیک حیاتی است, نحوه انتخاب، نصب و نگهداری آن، وچه روندهای آینده تکامل آن را شکل می دهد. علاوه بر این، مقاله به دو سوال رایج پاسخ می دهد و شما را به سمت راه حل های برند Quande راهنمایی می کند.

چرا کابل زمینی ESD مهم است - مزایا و نقش

چرا کنترل استاتیک بسیار مهم است

• محافظت از لوازم الکترونیکی حساسمدارهای مجتمع مدرن، دستگاه‌های نصب روی سطح و حسگرها را می‌توان با تخلیه‌های الکترواستاتیکی (اغلب کمتر از 100 ولت) از بین برد.

• عملکرد و کیفیت: رویدادهای استاتیک می تواند باعث آسیب پنهان، کاهش قابلیت اطمینان محصول و منجر به خرابی در زمینه شود.

• ایمنی و رعایت: بسیاری از استانداردهای ساخت الکترونیکی (مانند ANSI/ESD S20.20، IEC 61340) به مسیرهای اتصال زمین و محدودیت های مقاومتی تعریف شده نیاز دارند.

بنابراین، کابل زمینی ESD یک جزء حیاتی در برنامه کنترل ESD است.

مزایای کابل زمینی ESD با کیفیت بالا

1. ترشح کنترل شده: مقاومت داخلی (معمولاً 1 MΩ) تضمین می کند که الکتریسیته ساکن با سرعت ایمن و کنترل شده از بین می رود و خطر ایجاد قوس یا جرقه را کاهش می دهد.

2. انعطاف پذیری و استحکام مکانیکی: با قلع یا مس رشته ای در داخل، کابل خم شدن و سایش روزانه را با اطمینان بیشتری نسبت به یک هادی جامد تحمل می کند.

3. ثبات در طول زمان: عایق با کیفیت بالا در برابر سایش، رطوبت و قرار گرفتن در معرض مواد شیمیایی مقاوم است و عملکرد را در محیط کارخانه حفظ می کند.

4. قابلیت همکاری: اتصالات استاندارد (شاخه موز، گیره تمساح، جک های قفل کننده) کابل را با زیرساخت های مختلف زمین سازگار می کند.

5. مقرون به صرفه بودن: در مقایسه با سیستم های تخلیه فعال یا یونیزرها، کابل غیرفعال کم هزینه است اما برای کنترل استاتیکی اساسی است.

نقش کلیدی در برنامه کنترل ESD

• اتصال بین اپراتور و نقطه مشترک: برای مچ بند یا بند پاشنه، کابل اطمینان می دهد که اپراتور در پتانسیل زمین باقی می ماند.

• اتصال از تشک یا تجهیزات به زمین زمین: تشک های ESD یا سطوح کار به چنین کابل هایی برای حمل بار به زمین تاسیسات متکی هستند.

• پشتیبان گیری و افزونگی: در سیستم های پیچیده ESD، مسیرهای زمینی متعدد، خرابی های تک نقطه ای را کاهش می دهند.

از منظر کیفیت و انطباق، سهل انگاری در تعیین یا اعتبار سنجی کابل زمینی ESD می تواند کل برنامه کنترل استاتیک را تضعیف کند.

نحوه انتخاب، نصب و نگهداری کابل زمینی ESD

انتخاب کابل مناسب (چگونه)

هنگام انتخاب کابل زمینی ESD، مراحل زیر را در نظر بگیرید:

• بررسی نیاز مقاومت: اطمینان حاصل کنید که کابل با تحمل 1 MΩ (یا طبق استاندارد مربوطه) مطابقت دارد یا در آن قرار دارد.

• نوع رابط را انتخاب کنید: کانکتورهای سازگار با تجهیزات خود را انتخاب کنید (شاخه موز، جک قفل، گیره تمساح).

• طول مهم است: طولی را انتخاب کنید که امکان دسترسی آسان و بدون شلی بیش از حد را فراهم کند (1.2 متر معمول است).

• طراحی مکانیکی را بررسی کنید: هادی قلوه ای یا بافته به مقاومت در برابر خستگی ناشی از خم شدن کمک می کند.

• دوام عایق: برای محیط های صنعتی از مواد با مقاومت سایشی، شیمیایی و دمایی خوب استفاده کنید.

• گواهینامه ها و گزارش های آزمایشی: گزارش تست (مقاومت، خرابی عایق، نیروی کششی) را از سازنده درخواست کنید.

دستورالعمل نصب (چگونه)

نصب صحیح کلید اثربخشی است:

1. ابتدا کابل را به بند یا تشک وصل کنید، سپس به نقطه مشترک زمین.

2. نقطه مشترک را ایمن کنیدبه یک زمین شناخته شده زمین یا میله اتوبوس زمینی.

3. از خم شدن یا پیچ خوردگی تیز خودداری کنید- کابل ها باید دارای حلقه های ملایم برای کاهش استرس باشند.

4. مسیر را از خطوط پر ولتاژ یا پر سر و صدا دور کنیدبرای جلوگیری از تداخل الکتریکی

5. آزمایش دوره ای انجام دهیدمعمولاً ماهانه یا سه ماهه، برای تأیید تداوم و مقاومت.

6. کابل های آسیب دیده یا فرسوده را تعویض کنیدبلافاصله - حتی شکستگی های کوچک یا ترک های عایق می تواند کابل را بی اثر کند.

تعمیر و نگهداری و اعتبار سنجی (چگونه)

• از یک استفاده کنیدتست مقاومت روی میز ESDبرای اندازه گیری مقاومت بین اپراتور یا تشک و نقطه مشترک.

• مقاومت اندازه گیری شده باید در محدوده تحمل باقی بماند (به عنوان مثال 0.9-1.2 MΩ).

• ژاکت را از نظر بریدگی، ساییدگی یا تغییر رنگ بررسی کنید.

• کابل را به آرامی خم کنید تا علائم شکستگی سیم داخلی (پیوستگی متناوب) را مشاهده کنید.

• هر آزمایش را مستند کنید - قابلیت ردیابی در رژیم های کیفیت و ممیزی مهم است.

برنامه های کاربردی رایج

• خطوط مونتاژ الکترونیک: برای هر ایستگاه اپراتور (بند مچی) یا تشک ایستگاه کاری.

• نیمکت ها را تعمیر و بازسازی کنید: حفاظت در هنگام لحیم کاری، بازرسی و جابجایی.

• اتاق های تمیز و کارخانه های نیمه هادی: جایی که کنترل استاتیک برای تسلیم حیاتی است.

• آزمایشگاه ها و آزمایشگاه های تحقیق و توسعه: برای نمونه سازی و محیط های آزمایشی.

• بسته بندی و مناطق حمل و نقل ایمن ESD: برای زمین سینی های رسانا و سیستم های حمل و نقل.

روندهای آینده، چالش ها و ادغام

استانداردها و انطباق در حال تحول

استانداردهایی مانندIEC 61340وANSI/ESD S20.20به طور فزاینده ای نیاز به اعتبارسنجی، ردیابی و انطباق حسابرسی سختگیرانه تر است. تولیدکنندگان و کاربران با ممیزی‌های مکرر بیشتری مواجه خواهند شد و نیاز به ارائه شواهد مستند از شیوه‌های مناسب زمین‌سازی دارند. کابل زمینی ESD باید تلرانس مقاومت در حال تکامل و الزامات ایمنی مواد را برآورده کند.

مانیتورینگ هوشمند و دیجیتال

نسل بعدی کابل ها ممکن است شامل شوندسنسورهای تعبیه شده یا تراشه های هوشمندبرای نظارت بر یکپارچگی کابل، رانش مقاومت، و چرخه های استفاده. اگر مقاومت از محدوده خارج شود یا آسیب مکانیکی قریب الوقوع باشد، این "کابل های هوشمند" به سیستم های تعمیر و نگهداری هشدار می دهند.

مواد و بهبود دوام

پیشرفت درمواد نانو، پلیمرهای با کارایی بالاو هادی‌های انعطاف‌پذیرتر (مانند قلع‌دار با روکش نقره، کامپوزیت‌های نانولوله‌های کربنی) باعث افزایش طول عمر، بهبود انعطاف‌پذیری و کاهش نرخ شکست در محیط‌های سخت می‌شوند.

ادغام با سیستم های IoT و MES

در کارخانه های کاملا دیجیتالی شده، هر کابل اتصال ممکن است یک شناسه یا سیگنالی داشته باشد که آن را به کابل متصل می کندسیستم اجرایی ساخت (MES). این امر به فواصل نگهداری، انطباق اپراتور، و سلامت کنترل استاتیک در زمان واقعی قابل مشاهده است.

چالش هایی برای غلبه بر

• متعادل کردنهزینه در مقابل ویژگی های پیشرفته: راه‌حل‌های کابل هوشمند ممکن است هزینه را افزایش داده و بر پذیرش در بخش‌های کم حاشیه تأثیر بگذارد.

• استرس و سایش محیطی: رطوبت بالا، قرار گرفتن در معرض مواد شیمیایی و ساییدگی تهدیدهای مداوم هستند.

• انطباق کاربر: حتی با کابل های سطح بالا، اتصال نامناسب یا نظارت کاربر عملکرد را تضعیف می کند.

سوالات متداول (سؤالات متداول)

Q1: کابل زمینی ESD معمولاً چه مقاومتی باید داشته باشد؟
A1: هدف معمولی است1 MΩ ± 10٪(یعنی 0.9 MΩ تا 1.1 MΩ). این مقاومت به طور ایمن جریان تخلیه را محدود می کند در حالی که به استاتیک اجازه می دهد به زمین جریان یابد. در برخی از تنظیمات، بسته به استاندارد یا نیاز مشتری، باند تحمل 0.75-1.25 MΩ قابل قبول است.

Q2: هر چند وقت یکبار کابل زمینی ESD باید تست یا تعویض شود؟
A2: حداقل باید آزمایش انجام شودماهانه یا فصلیبسته به رژیم کیفیت و فرکانس ممیزی شما. اگر اندازه‌گیری‌ها از حد تحمل خارج شد یا ژاکت آسیب دید (بریدگی، ساییدگی، تغییر رنگ)، کابل بایدبلافاصله تعویض شد. خستگی مکانیکی یا تداوم متناوب در حین خم شدن علامت خرابی است.

خلاصه و معرفی برند

راکابل زمینی ESDیک عنصر اساسی و در عین حال اغلب دست کم گرفته شده در هر برنامه کنترل ایستا موثر است. درک کردنچیآن است،چرابرای بازده محصول، قابلیت اطمینان و ایمنی، وچگونهانتخاب، نصب، آزمایش و نگهداری آن ستون فقرات یک استراتژی ESD قوی را تشکیل می دهد. با نگاهی به آینده، ادغام کابل های هوشمند، اتصال اینترنت اشیا، مواد پیشرفته و استانداردهای سخت گیرانه تر، تکامل این فناوری را شکل خواهند داد.

چه زمانیطیف کاملی از راه‌حل‌های اتصال زمین ESD - از جمله کابل‌های زمینی ESD با دوام و تایید شده را ارائه می‌دهد که برای عمر طولانی، عملکرد ثابت و یکپارچه‌سازی یکپارچه در سیستم‌های تولید پیشرفته طراحی شده‌اند. برای مشخصات سفارشی، پشتیبانی فنی، یا سوالات تدارکات،با ما تماس بگیرید.
